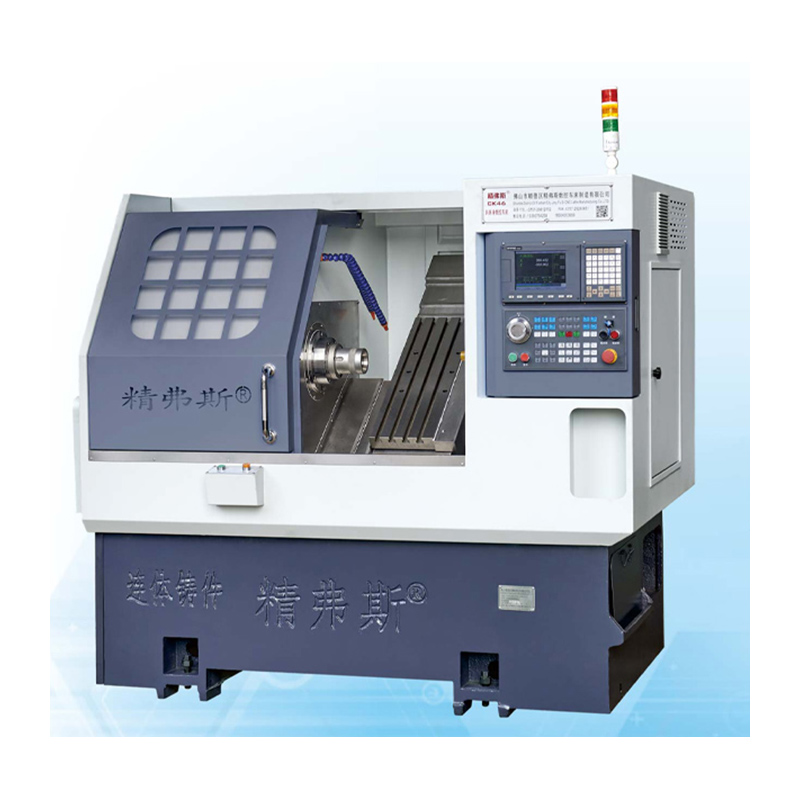

Tornio CNC de compuesto de molienda de giro

Un aspecto definitorio de Jingfusi® Turning-Milling CNC Lathe es su construcción sólida y resistente. Esto asegura que, independientemente de las cargas de trabajo más exigentes, mantenga una precisión inquebrantable y un rendimiento consistente. Con una cama de servicio pesado y rieles de guía lineales, esta máquina está diseñada para la longevidad y ofrece resultados confiables que superan todas las expectativas.

Modelo:CK76DTY

Enviar Consulta

Descripción del Producto

Introducción a la producción de torno de torno de torno

El torno de CNC de compuesto de molienda de giro de alta calidad suministrado por el fabricante Jingfusi® es la solución definitiva para el mecanizado y la fabricación de precisión.

Fundamentalmente, el valor central de este torno de CNC compuesto de molienda de giro de vanguardia es proporcionar una precisión, eficiencia y versatilidad incomparables para hacer frente a los rigores de los procesos de fabricación modernos. Nuestro torno de CNC Mill-Turn utiliza tecnología de vanguardia para realizar de manera precisa y rápida una variedad de operaciones, como girar, molienda, perforación y tapping.

No solo eso, el torno de CNC compuesto de molienda de giro también está equipado con un motor de huso de alta velocidad para garantizar velocidades de corte más rápidas y precisas durante el procesamiento. Esta característica es particularmente crítica en las tareas de mecanizado complejos porque puede reducir significativamente el tiempo del ciclo de producción al tiempo que mantiene una alta precisión.

Además, el sistema de control CNC incorporado de esta máquina herramienta adopta un diseño fácil de usar, lo que hace que sea fácil y rápido para los operadores novatos y experimentados completar la configuración y la operación de mecanizado. Esta característica lo convierte en una opción ideal para talleres, pequeñas empresas e incluso grandes plantas de fabricación.

Otro punto destacado del torno de CNC compuesto de molienda de giro son sus poderosas capacidades de procesamiento. Con su gran columpio en la cama y gran distancia entre los centros, puede manejar fácilmente grandes piezas de trabajo de varios tamaños y formas para satisfacer casi cualquier necesidad de mecanizado.

Lista de parámetros de torno de CNC compuesto de molienda de giro

artículo	Modelo	unidad	Ck46dty	Ck52dty
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 600
	Longitud máxima del círculo exterior girando	mm	300
	Diámetro de barra máxima	mm	Ø 45	Ø 55
eje principal	Velocidad máxima del huso	r/min	6000 (configuración 4500)	4200 (configuración 3500)

	Tipo de cabeza del husillo		A2-5	A2-6
	Diámetro de los agujeros del huso	mm	Ø 56	Ø 66
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	800/400/± 60


	Cabeza de potencia de 90 ° que pasa por el centro del huso	mm	60
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 18) / 24 (configuración 18) / 15 (configuración 12)
	Varilla de tornillo de eje x/z	mm	32/32/32
	Pista de rodillos de eje x/z	mm	35/35/35
Torreta	Modelo de torreta eléctrica (torreta eléctrica)	Bmt	BMT45, opcional BMT55

	Colleta de cabeza	ES	ER25
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro de vástago del soporte	mm	Ø25
Contragolimiento	Potencia/torque del motor principal	KW / NM	7.5 kW/calificación 47 nm	11kW/Calificación de 72 nm


	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 1.8kw/11.5n. NUEVA GENERACIÓN OPCIONAL2.4 KW/Clasificación de 11.5 nm
	Velocidad máxima del motor de alimentación de la torreta	r/min	80000 ° (cabezal de potencia ≤7000 cambia ， 90 ° Cabezal de potencia ≤6000 Cambio)
	Potencia/torque del motor de cabeza	KW / NM	8.5 kW/Calificación 16.5 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación1.0 kW /3.1nm
otro	Dispositivo de freno de posicionamiento del husillo		presión hidráulica


	Inclinación de la cama	°	35 °
	Longitud de la máquina herramienta x ancho x altura	mm	2200x1500x1900
	Peso total de toda la máquina	Kg	3900 kg
	Potencia total	KW	15
	Consumo promedio de energía	KW / H	3

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
