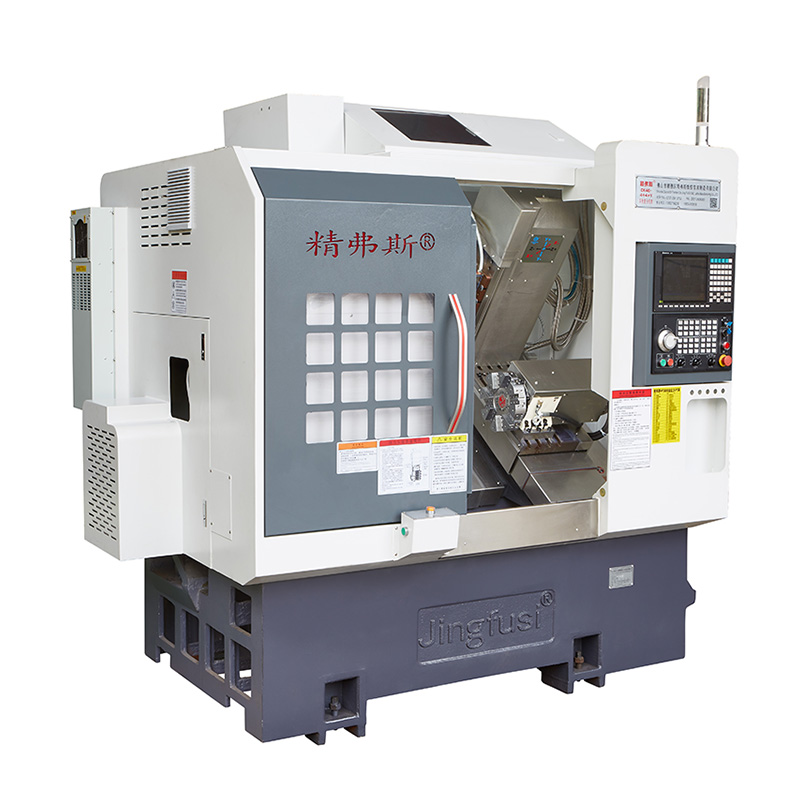

Fresadora y torneado CNC de alta eficiencia

La máquina fresadora y torneadora CNC de alta eficiencia Jingfusi® presenta una construcción robusta y resistente y una programación de software avanzada para garantizar precisión y exactitud en cada tarea. Ya sea que necesite perforar agujeros, cortar formas intrincadas o lograr un acabado similar a un espejo en su pieza de trabajo, nuestra máquina está a la altura de la tarea.

Modelo:CK52-5+5+Y

Enviar Consulta

Descripción del Producto

Aplicaciones

Uno de los beneficios clave de nuestra máquina fresadora y torneadora CNC de alta eficiencia Jingfusi® es su versatilidad. Con una variedad de opciones de herramientas disponibles, nuestra máquina puede realizar una variedad de operaciones de torneado, fresado y taladrado, lo que la convierte en la opción perfecta para producción a pequeña escala o proyectos de fabricación a gran escala.

Interfaz amigable

No dejes que sus capacidades avanzadas te intimiden. Nuestra máquina fresadora y torneadora CNC de alta eficiencia cuenta con una interfaz de usuario intuitiva que facilita su uso a profesionales de todos los niveles de experiencia. Con una pantalla táctil interactiva y un software fácil de usar, puede programar y ejecutar incluso las tareas más complejas con confianza.

Flujo de trabajo eficiente

En el centro del diseño de nuestra máquina está el énfasis en la eficiencia. La máquina se puede programar para realizar múltiples tareas en un solo ciclo, lo que reduce el tiempo de producción y aumenta el rendimiento. Además, nuestra máquina cuenta con un husillo de alta velocidad que permite velocidades de corte más rápidas, mejorando así aún más la productividad.

Durabilidad robusta

Entendemos que la confiabilidad es una prioridad absoluta para nuestros clientes. Es por eso que hemos construido nuestra máquina fresadora y torneadora CNC de alta eficiencia con materiales resistentes y duraderos que pueden soportar un uso intensivo. Además, el mantenimiento y la conservación periódicos son sencillos, lo que facilita mantener su máquina en óptimas condiciones operativas durante muchos años.

En conclusión, nuestra máquina fresadora y torneadora CNC de alta eficiencia Jingfusi® es una herramienta poderosa y versátil que puede ayudarlo a automatizar sus procesos de fabricación y mejorar la eficiencia. Ya sea que esté produciendo tiradas a gran escala o piezas únicas y personalizadas, nuestra máquina puede ayudarle a lograr resultados de excelente calidad con facilidad. Contáctenos hoy para programar una demostración y ver usted mismo lo que nuestro producto puede hacer por usted.

Diagrama de recorrido de la máquina

Detalles de producto

Lista de parámetros

artículo	contenido	unidad	CK46-5+5+Y	CK52-5+5+Y
Alcance del procesamiento	Balancear sobre la cama	milímetros	Ø500
	Longitud máxima del círculo exterior de giro	milímetros	320
	Diámetro máximo de la barra	milímetros	Ø 45	Ø 51 ~ 55
eje principal	Velocidad máxima del husillo	rpm	6000 (establecido en 4000)	4500 (establecido en 3500)
	Tipo de cabezal de husillo		A2-5	A2-6
	Diámetro del orificio pasante del husillo	milímetros	Ø56	Ø66
alimentar	Carrera máxima del eje X/Z/Y	milímetros	800/470/310
	Movimiento rápido máximo del eje X/Z/Y	m/min	24 (Configuración 18)/24 (Configuración 18)/15 (Configuración 8)
	Varilla roscada del eje X/Z/Y	milímetros	32/32/25
	Carril del eje X/Z/Y	milímetros	35/35/25
Torre de cuchillos	Torreta de ocho estaciones	piezas	8 estaciones, se pueden equipar con portaherramientas de doble orificio, opcional con 12 estaciones
Cabeza de la energía	Forma de sujeción de herramientas con cabezal eléctrico		ER25
	Velocidad máxima del cabezal de potencia	rpm	6000 (establecido en 4000), se puede utilizar comúnmente para procesar productos desde 4000
	Diámetro máximo del cabezal de taladrado y fresado de instalación	milímetros	Ø16
	Distancia entre el eje del cabezal de potencia y el eje	milímetros	65
maquinaria eléctrica	Potencia/par del motor principal	KW/Nm	7,5 KW/47,75 NM, opcional 11 KW/70,03 Nm para piezas de acero con una capacidad de procesamiento de 80 y superior
	Potencia/par del motor del eje X/Z/Y	KW/Nm	Yaskawa 1.8KW/11.5Nm. Nueva generación opcional de 2,4 KW/11,5 Nm nominales
	Potencia/par del motor del cabezal de potencia X/Z	KW/Nm	2,4 KW/11,5 NM
	Velocidad máxima del motor del cabezal de potencia.	rpm	5000
otro	Dispositivo de freno de posicionamiento del husillo		presión hidráulica
	Inclinación de la cama	°	35°
	Longitud de la placa de la mesa del cuchillo X ancho	milímetros	700X290
	Longitud de la máquina herramienta X ancho X alto	milímetros	2200X1580X2000
	Peso total de toda la máquina.	KG	3430
	Poder total	kilovatios	13
	Consumo medio de energía	kw/h	2

Precisión de la máquina herramienta

Precisión de la máquina, estándar del factor Jingfus:
Elemento de prueba principal	Diagrama esquemático	Estándar de fábrica


Latido radial del husillo		Detectar descentramiento del cono exterior	0.0035


Posición de repetición del eje X		Detecta posicionamiento repetido del eje X. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.003


Posición de repetición del eje Z		Detecta posicionamiento repetido en el eje Z. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.003


Posición de repetición del eje Y		Detecta posicionamiento repetido en el eje Y. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detecte el reposicionamiento del punto fijo del eje C, nota: primero prediga unas 50 veces para compensar el error del motor frío y el motor caliente, y luego detecte el posicionamiento repetido	20 segundos de arco


Posición del eje C giratorio		Detecte la precisión de la posición aleatoria del eje C. Nota: primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego verifique las configuraciones repetidas	72 segundos de arco


Golpe de sujeción del cabezal de potencia		golpe de cono	0.015

Golpe de sujeción del cabezal de potencia		Golpes de sujeción	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, deberá determinarse al momento de redactar el contrato. El cliente debe probar este artículo al mismo tiempo que la aceptación inicial de Jingfusi Factory.
