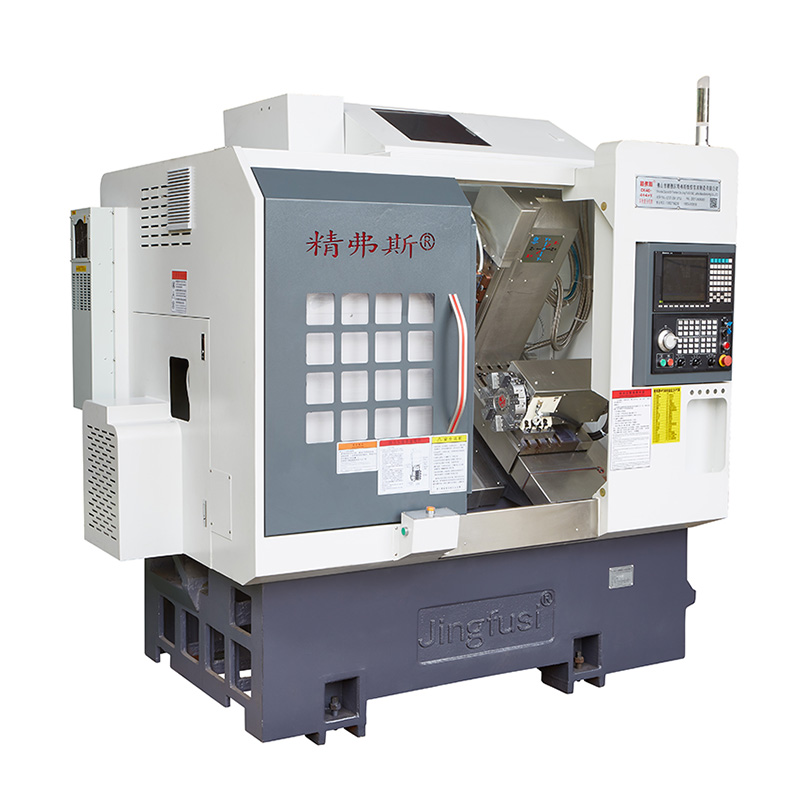

Máquina central de giro multitarea de CNC

Introducción de la máquina central de giro multitarea CNC: la solución definitiva para el mecanizado de precisión de alta calidad. Esta poderosa máquina ha sido diseñada para satisfacer las demandas de incluso las aplicaciones de giro más complejas, por lo que es una opción ideal para las empresas que requieren los niveles más altos de precisión y eficiencia.

Modelo:CK52-5+5+Y

Enviar Consulta

Descripción del Producto

Construido para durar, la máquina central de giro multitarea CNC es una máquina duradera y confiable que es capaz de manejar una amplia gama de tareas, desde operaciones simples de giro y perforación hasta tareas más complejas, como fresado, corte de roscas y más.

Una de las características clave de la máquina central de giro multitarea CNC es su sistema de control avanzado, que permite a los operadores programar y controlar fácilmente cada aspecto del proceso de mecanizado, asegurando la máxima precisión y precisión. Con su interfaz fácil de usar, esta máquina es fácil de usar y se puede adaptar rápidamente para satisfacer las necesidades de cualquier trabajo.

Además de su sistema de control avanzado, la máquina central de giro multitarea CNC también cuenta con una gama de componentes de alta calidad, que incluye un sistema de huso avanzado, guías lineales de alta precisión y una base duradera de hierro fundido. Estos componentes funcionan en perfecta armonía para garantizar que cada trabajo se complete con el más alto nivel.

Ya sea que sea una pequeña empresa o una corporación más grande, la máquina CNC Multitarking Turning Center Machine es la opción perfecta para todas sus necesidades de mecanizado. Con sus características avanzadas, construcción duradera y precisión excepcional, esta máquina seguramente superará sus expectativas y le proporcionará años de rendimiento confiable y de alta calidad.

En conclusión, la máquina central de giro multitarea CNC es una solución de primera línea para las empresas que exigen lo mejor en mecanizado de precisión. Con sus características avanzadas, interfaz fácil de usar y construcción confiable, seguramente le proporcionará años de rendimiento confiable y eficiente. Entonces, ¿por qué esperar? Contáctenos hoy para obtener más información sobre esta increíble máquina y cómo puede transformar su negocio.

Diagrama de viaje de la máquina

Detalles del producto

Lista de parámetros

artículo	contenido	unidad	CK46-5+5+Y	CK52-5+5+Y
Alcance de procesamiento	Balancearse sobre la cama	mm	Ø 500
	Longitud máxima del círculo exterior girando	mm	320
	Diámetro de barra máxima	mm	Ø 45	Ø 51 ~ 55
eje principal	Velocidad máxima del huso	r/min	6000 (establecido en 4000)	4500 (establecido en 3500)
	Tipo de cabeza del husillo		A2-5	A2-6
	Diámetro de los agujeros del huso	mm	Ø 56	Ø 66
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	800/470/310
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 18)/24 (configuración 18)/15 (configuración 8)
	Varilla de tornillo de eje x/z	mm	32/32/25
	Riel de eje x/z	mm	35/35/25
Torre de cuchillo	Ocho torreta de estación	Pcs	8 estaciones, se pueden equipar con portavasos de doble agujero, opcional con 12 estaciones
Cabezal	Formulario de retención de herramientas de cabeza		ER25
	Velocidad máxima de cabeza de potencia	r/min	6000 (establecido en 4000), se puede usar comúnmente para procesar productos de 4000
	Diámetro máximo de perforación de instalación y fresado	mm	Ø 16
	Distancia entre el eje y el eje de la cabeza	mm	65
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	7.5 kW/47.75 nm, opcional 11kw/70.03nm para piezas de acero con una capacidad de procesamiento de 80 y más
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 1.8kw/11.5nm. NUEVA GENERACIÓN OPCIONAL 2.4 KW/Clasificación de 11.5 nm
	Potencia/torque del motor de cabeza x/z	KW / NM	2.4 kW/11.5 nm
	Velocidad máxima del motor de cabeza	r/min	5000
otro	Dispositivo de freno de posicionamiento del husillo		presión hidráulica
	Inclinación de la cama	°	35 °
	Longitud de la placa de mesa de cuchillo x ancho	mm	700x290
	Longitud de la máquina herramienta x ancho x altura	mm	2200x1580x2000
	Peso total de toda la máquina	Kg	3430
	Potencia total	KW	13
	Consumo promedio de energía	KW / H	2

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
