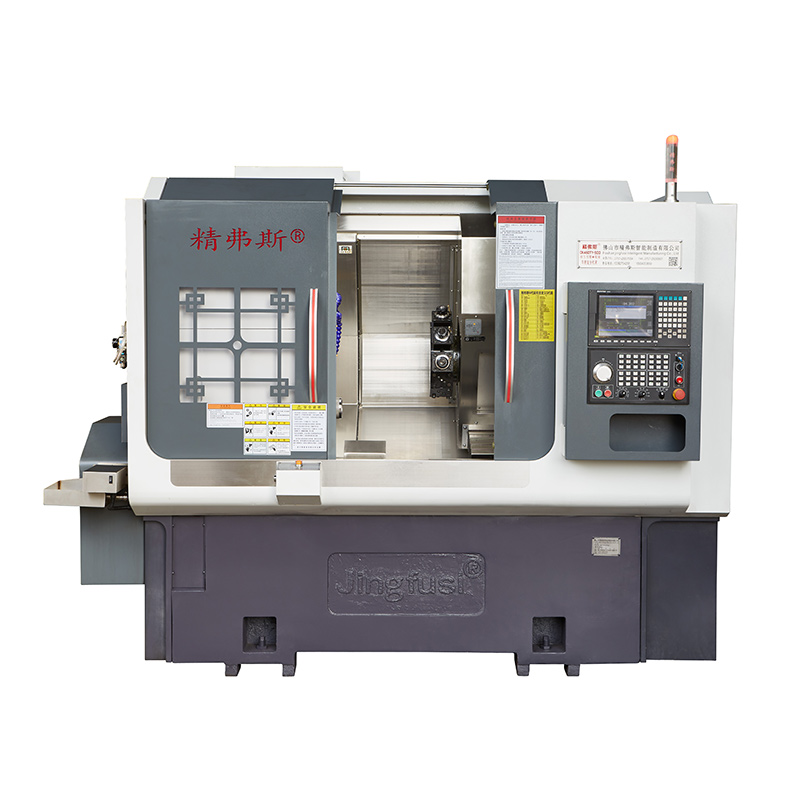

Máquina compuesta de fresado y giro de CNC

La máquina compuesta de fresado y giro CNC hecha en proveedores de China, a menudo denominada máquina de giro de molino CNC, es una pieza versátil de equipos de fabricación que combina las capacidades de los procesos de fresado y giratorio. Esta máquina está diseñada para mecanizado de precisión y ofrece una amplia gama de aplicaciones en diversas industrias.

Modelo:CK46DTY

Enviar Consulta

Descripción del Producto

Capacidad de fresado: la máquina compuesta de fresado y giro CNC está equipada con herramientas de fresado que pueden realizar operaciones como perforación, aburrido, contorno y ranura. Estas herramientas se utilizan para eliminar el material de la pieza de trabajo para crear formas y características complejas.

Capacidad de giro: el torno de CNC con torreta y caldo de cola hidráulica tiene un huso de torno con la capacidad de rotar la pieza de trabajo. Este huso se usa para las operaciones de giro, que implican la eliminación del material al cortar a medida que gira la pieza de trabajo. El giro se puede usar para crear formas cilíndricas y cónicas, así como hilos.

Control múltiple: las máquinas de giro de molinos CNC a menudo cuentan con múltiples ejes de movimiento, lo que permite un mecanizado preciso y complejo. Estos ejes pueden incluir X, Y, Z y ejes rotacionales, que permiten el mecanizado de piezas desde múltiples ángulos y orientaciones.

Cambiador automático de herramientas: la máquina combinada de giro y fresado de Torreta CNC puede incluir un cambiador de herramientas automático que puede intercambiar diferentes herramientas de corte de manera rápida y eficiente, lo que permite un mecanizado ininterrumpido y una mayor versatilidad.

Cuesta de sujeción: la máquina está equipada con mecanismos para sujetar y mantener de forma segura la pieza de trabajo en su lugar durante el mecanizado, asegurando la precisión y la repetibilidad.

Integración CAD/CAM: las máquinas de giro de molinos CNC generalmente están controladas por el software de computadora que puede interpretar archivos CAD (diseño asistido por computadora) y CAM (fabricación asistida por computadora). Esto permite la programación precisa de las operaciones de mecanizado y la producción de piezas complejas.

Alta precisión: estas máquinas son conocidas por su alta precisión y tolerancias estrechas, lo que las hace adecuadas para aplicaciones que requieren mecanizado intrincado y preciso.

Versatilidad: las máquinas de giro de molinos CNC son versátiles y pueden usarse en una amplia gama de industrias, incluidas la fabricación aeroespacial, automotriz, médica y general.

Eficiencia: la combinación de operaciones de fresado y giro en una sola máquina mejora la eficiencia de producción, ya que reduce la necesidad de múltiples configuraciones y transferencias entre diferentes máquinas.

Producción compleja de piezas: las máquinas de giro de molinos CNC son ideales para producir piezas complejas con características fresadas y giradas, ya que pueden realizar todas las operaciones requeridas en una configuración.

Estas máquinas combinadas automáticas de giro y fresado se usan comúnmente en la producción de componentes y piezas que requieren mecanizado intrincado y preciso, como componentes del motor, piezas aeroespaciales, dispositivos médicos y más. Son un activo valioso en los procesos de fabricación modernos, ya que racionalizan la producción y aumentan la eficiencia.

Diagrama de viaje de máquina compuesta de fresado y giro de CNC

CNC Milling and Turning Composite Machine

Detalles del producto

Lista de parámetros de la máquina compuesta de fresado y giro de CNC

artículo	Modelo	unidad	Ck52dty	Ck76dty	Ck46dty
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 700
	Longitud máxima del círculo exterior girando	mm	520
	Diámetro de barra máxima	mm	Ø 55	Ø 72	Ø 45
eje principal	Velocidad máxima del huso	r/min	4200 (configuración 3500)	3200 (configuración 2000)	6000 (establecido 4500)
	Tipo de cabeza del husillo		A2 - 6	A2 -8	A2 - 5
	Diámetro de los agujeros del huso	mm	Ø 66	Ø 86	Ø 56
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	260/500/± 60
	Cabeza de potencia de 90 ° que pasa por el centro del huso	mm	30
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 16)/ 24 (configuración 16)/ 14 (configuración 8)
	Varilla de tornillo de eje x/z	mm	40
	Pista de rodillos de eje x/z	mm	35/45/35
Torreta	Modelo de torreta eléctrica (torreta eléctrica)	Bmt	BMT55
	Colleta de cabeza	ES	ER32
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro de vástago del soporte	mm	Ø32
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	11kW/Calificación de 72 nm	15kW/Calificación 98 nm	7.5 kW/calificación 47 nm
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 2.9 kW /18.6nm, opcional New Generation3.1 kW /15nm
	Potencia/par del motor de la cabeza de la torreta	KW / NM	Nueva generación 3.1 kW/15 nm
	Velocidad máxima del motor de alimentación de la torreta	r/min	6000 (configuración 4000), velocidad común, 4000
	Potencia/torque del motor de cabeza	KW / NM	3.1 kW/15 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación1.0 kW /3.1nm
Contragolimiento	Golpe en la cola	mm	520
	Máximo trazo hidráulico del contrapeso	mm	100
	Agujero de la aguja de la aguja de la parte superior	Mk	Mohs 5#
	Distancia máxima entre la punta y el chuck	mm	690
otro	Dispositivo de freno de posicionamiento del husillo		Hidráulico, opcional programable
	Inclinación de la cama	°	30 ° o 15 °
	Longitud de la máquina herramienta x ancho x altura	mm	2500x1680x1900
	Peso total de toda la máquina	Kg	5000 kg
	Potencia total	KW	20
	Consumo promedio de energía	KW / H	3

Precisión de la máquina herramienta combinada de giro y fresado de la torreta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
