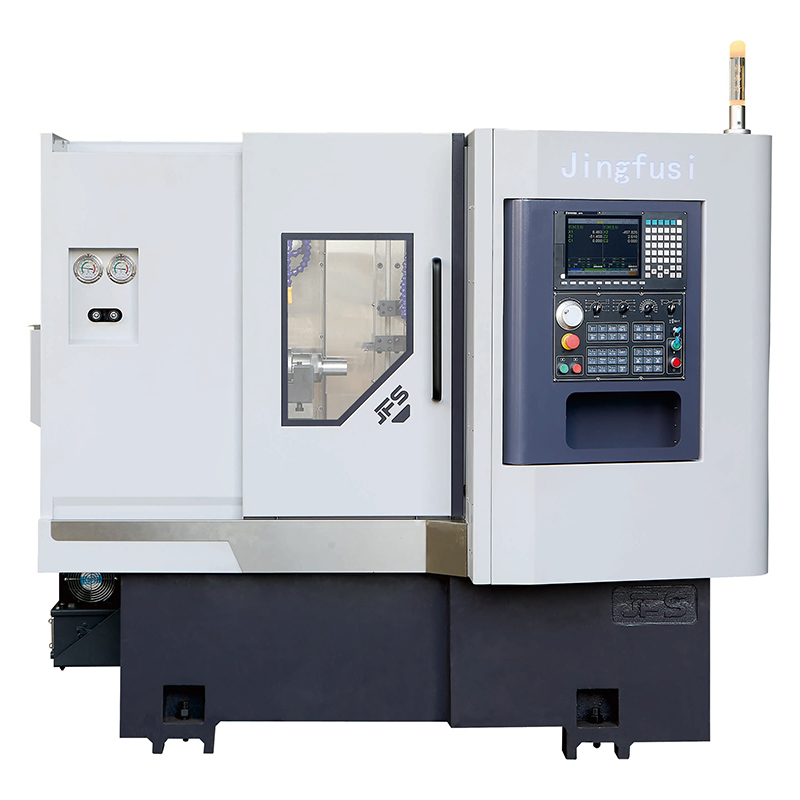

Torno de doble husillo

Jingfusi ofrece tornos de doble husillo de calidad. Empleamos un diseño de doble husillo y de husillo vertical, lo que mejora significativamente la eficiencia de trabajo de la máquina herramienta. El diseño del husillo vertical también hace que la eliminación de virutas sea más conveniente, lo que resulta en un aumento sustancial en la eficiencia general de la producción en fábrica. Nuestra máquina herramienta ha recibido grandes elogios por parte de muchos usuarios.

Modelo:CK46-36/36-36/25-25

Enviar Consulta

Descripción del Producto

Jingfusi es un fabricante profesional de tornos de doble husillo. Estamos comprometidos a producir máquinas herramienta rentables y de alto rendimiento. Las siguientes son las principales características de este producto:
1. Máquina herramienta de doble husillo, de alta eficiencia, adecuada para la producción en masa.
2. Eje vertical, facilita la eliminación de virutas, reduce el trabajo manual
3. Puede mecanizar materiales como acero inoxidable, aleación de titanio y acero al carbono.
4. La fundición integral se somete a recocido, tiempo de vibración y otros procesos de envejecimiento para garantizar la estabilidad a largo plazo y la vida útil de la máquina.

Especificación principal

modelo de torno		unidad	CK46-36	CK36-36	CK25-25	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre torno	milímetros	Ø400	Ø400	400
	Diámetro máximo de giro	milímetros	⊗160	O160	O160	Disco
	Longitud máxima de giro	milímetros	380	380	380
Huso	Altura del centro del husillo desde el suelo	milímetros	1080	1080	1080
	Nariz del husillo	-	A2-5	A2-4	A2-4
	Diámetro del orificio del husillo	milímetros	Ø56	Ø43	038
	Diámetro máximo del material de la barra	milímetros	045	Ø35	027
	Velocidad máxima del husillo	rpm	4500	7000	8000
	Potencia/par del motor del husillo	Kw/N.m	7,5 KW/47 Nm	5,5 KW/35 Nm	3,7 KW/23 Nm
contrahusillo	Especificaciones del extremo del subhusillo		A2-4	A2-4	A2-4
	Agujero del dametro Susidleiner	milímetros	056	Ø27	038
	Stock máximo de barras transitables	milímetros	35	Ø35	Ø27
	Velocidad máxima de estos cada husillo	lr/mm	7000	7000	8000
	Potencia/par del motor del subhusillo	Kw/N.m	7,5 kW/29 Nm	7,5 kW/29 Nm	5,5 Kw/22 Nm
Alimentación del eje X/Z/Y	Velocidad máxima de desplazamiento rápido	m/mi	24	24	24
	Potencia/par del motor del subhusillo	Kw/N.m	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	Tornillos de grado XIZX¹Z2-axi C3		32/32/32/32	32/32/32/32	32/32/32/32
	Rieles guía de rol del eje X/Z1Z2Y	-	35/35/35/35	32/32/32/32	32/32/32/32
	Recorrido efectivo del eje X1	milímetros	400	400	400
	Recorrido efectivo del eje Z1	milímetros	230	400	400
	recorrido efectivo del eje x2	milímetros	320	400	400
	Recorrido efectivo del eje Z2	milímetros	260	260	260
Especificaciones del equipo	Peso neto de la máquina	kilos	3790	3780	3770
	Potencia total de la máquina	kilovatios	20	19	18
	Máquina L×An×Al	milímetros	2200×1700x1790	2200x1700x1790	2200×1700x1790

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK46-36	CK36-36	CK25-25
Husillo principal	Husillo mecánico	O	O	O
Husillo principal	husillo electrico	●	●	●
controlador	Controlador SYNTEC	●	●	●
controlador	Controlador FANUC	O	O	O
Eje de alimentación	Yaskawa	●	●	●
Eje de alimentación	SINTEC	●	●	●
Reprimición	Tire hacia atrás de la abrazadera	O	O	O
Reprimición	Arrojar	O	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O	O
	Dispositivo de alimentación	O	O	O
	Transportador de virutas	O	O	O
	robot automatizado	O	O	O
	Separador de niebla de aceite	O	O	O
