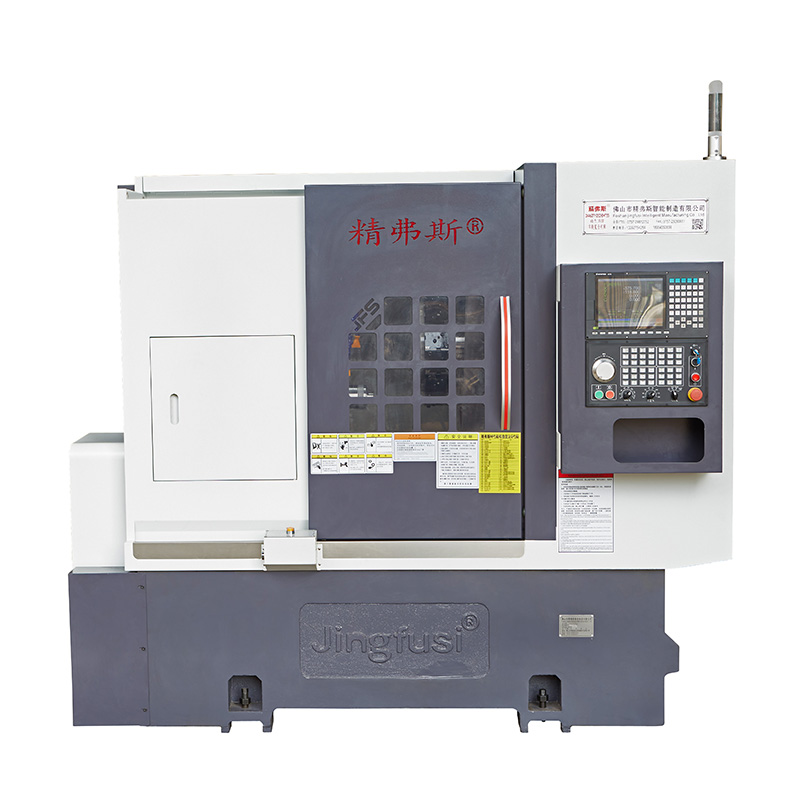

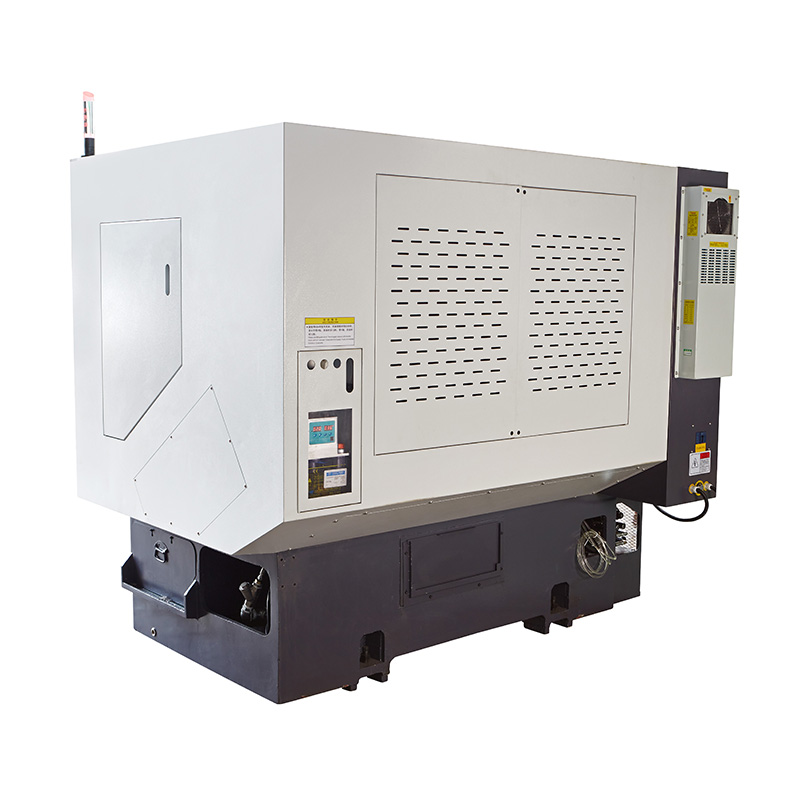

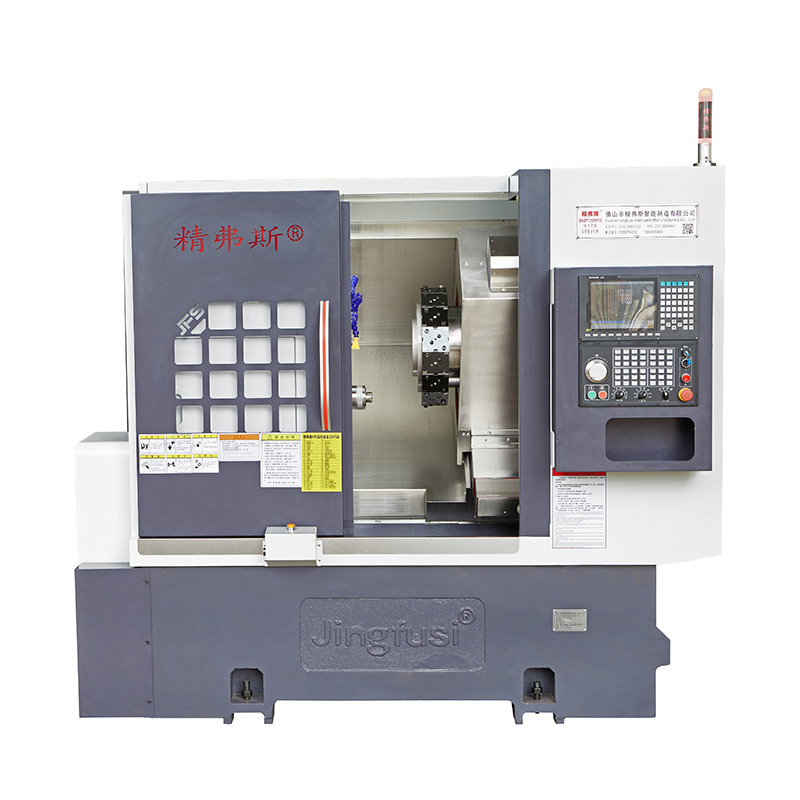

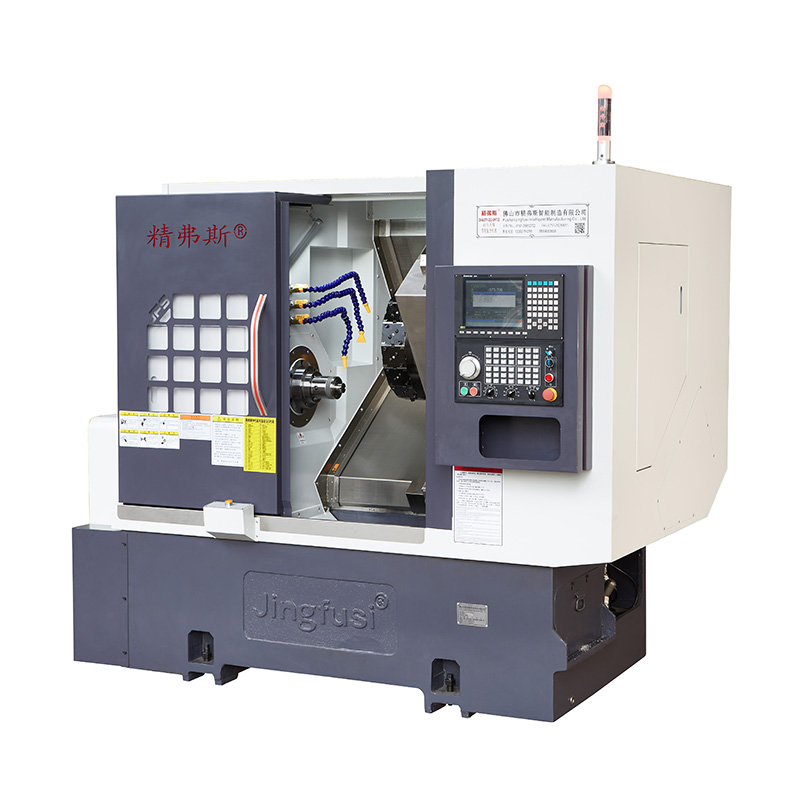

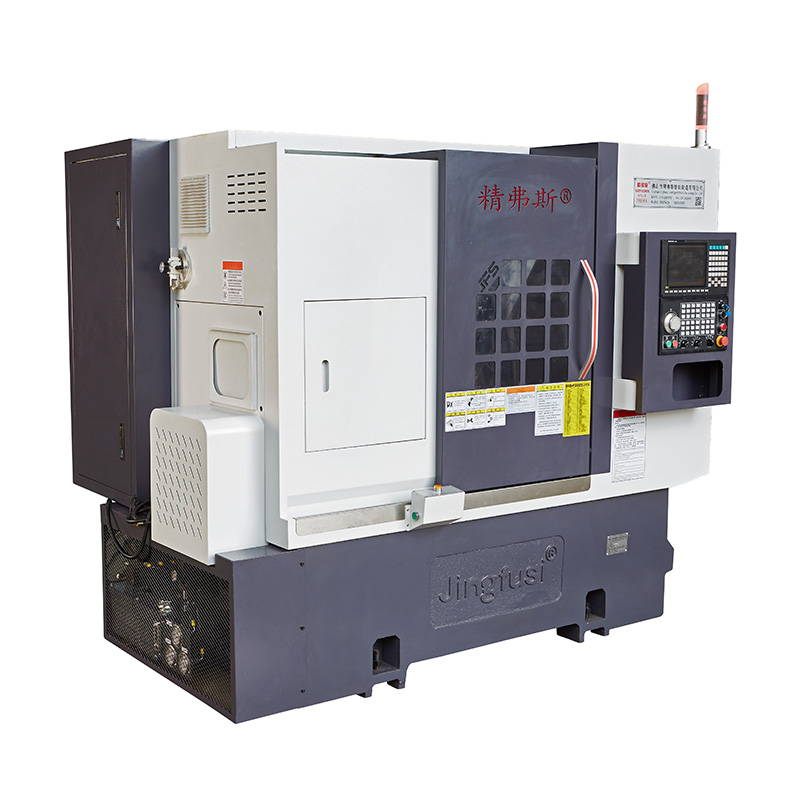

Máquinas combinadas de torneado y fresado de torreta

Como fabricante profesional de máquinas combinadas de fresado y torneado de torreta de alta calidad, puede estar seguro de comprar máquinas combinadas de fresado y torneado de torreta en nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna.

Modelo:CK76T-600

Enviar Consulta

Descripción del Producto


Le invitamos a venir a nuestra fábrica para comprar las máquinas combinadas de fresado y torneado de torreta más vendidas, de bajo precio y de alta calidad. Esperamos cooperar con usted.

Detalles de producto



Lista de parámetros

proyecto Contenido unidad CK52T-600 CK76T-600 CK46T-600
Alcance del procesamiento Diámetro máximo de rotación del husillo. milímetros Ø800
tipo de bloque milímetros Ø180~400
Longitud máxima de giro milímetros 560
Diámetro máximo de la barra milímetros Ø 51 ~ 55 Ø72 Ø 45
eje principal
 Tipo de cabezal de husillo
A2-6 A2-8 A2-5
Diámetro del orificio pasante del husillo milímetros Ø66 Ø86 Ø56
Velocidad máxima del husillo rpm 4200 3200 6000
Velocidad de ajuste del husillo rpm 1 ~ 3500 1 ~2500 1 ~4500
alimentar Recorrido máximo del eje X/Z milímetros 230/600
Carrera efectiva del eje Z milímetros 570
Movimiento rápido máximo del eje X/Z m/min 24
Configuración del eje X/Z para un movimiento rápido m/min 16/18
Especificaciones del tornillo del rodillo del eje X/Z milímetros 40
Especificaciones del calibre del eje X/Z milímetros 35/45
Torreta servo de doce posiciones Altura central de la torreta servo de doce posiciones
100
Borde opuesto de la torre de cuchillas (diámetro exterior) milímetros 385
Altura central de la torreta milímetros 100
Número de palas de la torreta arreglar 12
Diámetro de interferencia del procesamiento de herramientas adyacentes milímetros Ø180
Tamaño fijo del portaherramientas milímetros 25X25
Diámetro del mango del portacuchillas milímetros Ø25
maquinaria eléctrica Potencia/par del motor principal KW/Nm 11KW/clasificado 72Nm 15 KW/98 Nm nominal 7,5 KW/47 Nm nominales
Potencia/par del motor del eje X/Z KW/Nm Yaskawa 1,8KW/11,5Nm. Nueva generación opcional de 2,4 KW/11,5 Nm nominales
Potencia/par del motor de cambio de herramientas de la torreta KW/Nm Nueva generación 1,0 KW/3,1 NM
Potencia del motor del sistema de refrigeración. kilovatios 0.3
Potencia del motor del sistema de refrigeración de alta presión. kilovatios 3
Contrapunto Carrera del contrapunto milímetros 420
Carrera máxima del pasador expulsor del contrapunto milímetros 100
Forma de accionamiento del pasador eyector del contrapunto
Hidráulico, fuerte rigidez.
Cono del orificio cónico de la aguja superior del contrapunto mk Mohs 5 #, no se balancea ni se deforma durante el mecanizado de precisión.
Distancia máxima entre punta y mandril milímetros 690
otro Inclinación de la cama ° 30° o 15°
Longitud de la máquina herramienta X ancho X alto milímetros 2500X1600X1700
Peso total de toda la máquina. KG El peso total de toda la máquina es de 4500 KG, con un peso total opcional de 3500 KG, menos 10000 yuanes.
Poder total kilovatios 20
Consumo medio de energía kw/h 3

Precisión de la máquina herramienta

Precisión de la máquina, estándar del factor Jingfus:
Elemento de prueba principal Diagrama esquemático Método de detección
 Estándar de fábrica
Latido radial del husillo Detectar descentramiento del cono exterior 0.0025
Posición de repetición del eje X Detecta posicionamiento repetido del eje X. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido. 0.0025
Posición de repetición del eje Z
Detecta posicionamiento repetido en el eje Z. Nota: Primero prediga unas 50 veces para compensar el error del motor frío y del motor caliente, y luego detecte el posicionamiento repetido. 0.0025
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, deberá determinarse al momento de redactar el contrato. El cliente debe probar este artículo al mismo tiempo que la aceptación inicial de Jingfusi Factory.
