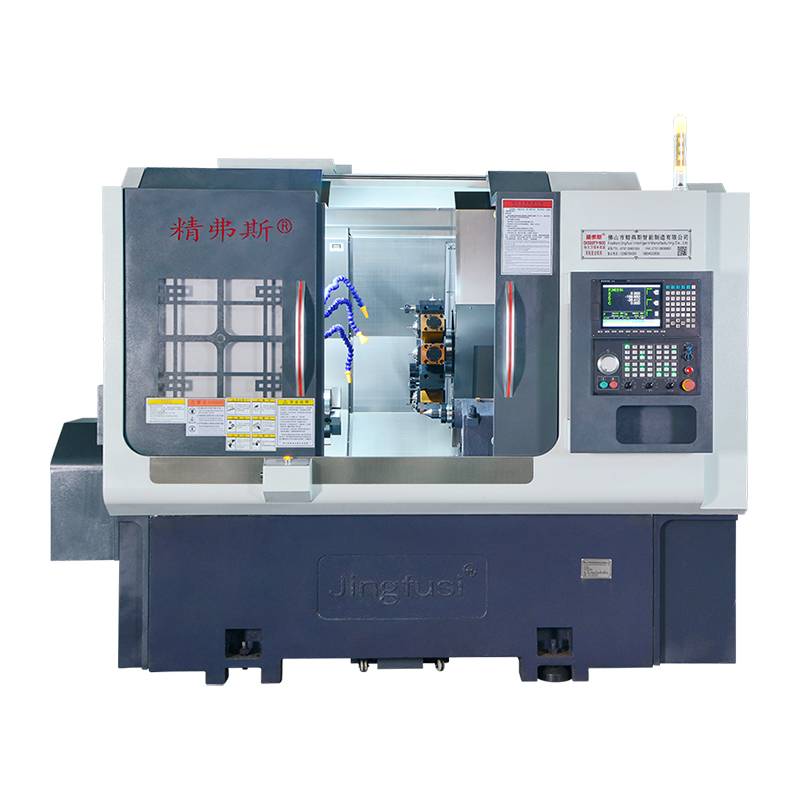

Máquina de torno compuesto de fresado de giro

La máquina de torno de fresado de giro de alta calidad Jingfusi incorpora un husillo flexible que contiene el mecanismo auxiliar en su diseño, lo que mejora la rigidez durante el procesamiento de piezas. El sistema de cambio de herramienta directa elimina la necesidad de programas de cambio de herramienta intrincados y reduce el tiempo de inactividad del cambio de herramienta, lo que resulta en un procesamiento eficiente y ahorros de costos para los usuarios. Este diseño innovador no solo mejora la estabilidad general de la máquina durante las operaciones, sino que también agiliza el proceso de cambio de herramientas, lo que hace que el flujo de trabajo de mecanizado sea más eficiente y económicamente ventajoso para los usuarios.

Modelo:CK52DTY

Enviar Consulta

Descripción del Producto

La máquina de torno compuesto de fresado de giro de los proveedores de Jingfusis incorpora Eamlessy giratorio, fresado, perforación, aburrido, tapping y varias otras funciones en un dispositivo único y versátil. Capaz de ejecutar la fresación final y lateral, perforación, tapping y procesamiento compuesto, esta máquina es particularmente adecuada para formas intrincadas y especificaciones exigentes de precisión. Excelente en el manejo de las necesidades integrales de procesamiento de las piezas rotativas completando todas o la mayoría de las operaciones requeridas en una sola sujeción. Esto no solo garantiza una precisión excepcional, sino que también mejora la eficiencia, lo que finalmente conduce a una reducción de costos en el proceso de mecanizado.

Características clave de la máquina de torno compuesto de fresado:

1. Disposición bien diseñada con amplio espacio interno.

2. incorporación de una estructura de huso autónoma de alta precisión y un sistema rotativo hidráulico rápido, asegurando el rendimiento de primera categoría.

3. garantizando las capacidades de alta velocidad de la máquina herramienta.

4. Las interrupciones de potencia de presentación de provocar inexactitudes en el valor del servomotor.

Diagrama de viaje de la máquina

Detalles del producto

Lista de parámetros

artículo	Modelo	unidad	Ck52dty	Ck76dty	Ck46dty
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 700
	Longitud máxima del círculo exterior girando	mm	520
	Diámetro de barra máxima	mm	Ø 55	Ø 72	Ø 45
eje principal	Velocidad máxima del huso	r/min	4200 (configuración 3500)	3200 (configuración 2000)	6000 (establecido 4500)
	Tipo de cabeza del husillo		A2 - 6	A2 -8	A2 - 5
	Diámetro de los agujeros del huso	mm	Ø 66	Ø 86	Ø 56
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	260/500/± 60
	Cabeza de potencia de 90 ° que pasa por el centro del huso	mm	30
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 16)/ 24 (configuración 16)/ 14 (configuración 8)
	Varilla de tornillo de eje x/z	mm	40
	Pista de rodillos de eje x/z	mm	35/45/35
Torreta	Modelo de torreta eléctrica (torreta eléctrica)	Bmt	BMT55
	Colleta de cabeza	ES	ER32
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro de vástago del soporte	mm	Ø32
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	11kW/Calificación de 72 nm	15kW/Calificación 98 nm	7.5 kW/calificación 47 nm
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 2.9 kW /18.6nm, opcional New Generation3.1 kW /15nm
	Potencia/par del motor de la cabeza de la torreta	KW / NM	Nueva generación 3.1 kW/15 nm
	Velocidad máxima del motor de alimentación de la torreta	r/min	6000 (configuración 4000), velocidad común, 4000
	Potencia/torque del motor de cabeza	KW / NM	3.1 kW/15 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación1.0 kW /3.1nm
Contragolimiento	Golpe en la cola	mm	520
	Máximo trazo hidráulico del contrapeso	mm	100
	Agujero de la aguja de la aguja de la parte superior	Mk	Mohs 5#
	Distancia máxima entre la punta y el chuck	mm	690
otro	Dispositivo de freno de posicionamiento del husillo		Hidráulico, opcional programable
	Inclinación de la cama	°	30 ° o 15 °
	Longitud de la máquina herramienta x ancho x altura	mm	2500x1680x1900
	Peso total de toda la máquina	Kg	5000 kg
	Potencia total	KW	20
	Consumo promedio de energía	KW / H	3
