Máquina de mecanizado de molinos
  • Máquina de mecanizado de molinos Máquina de mecanizado de molinos

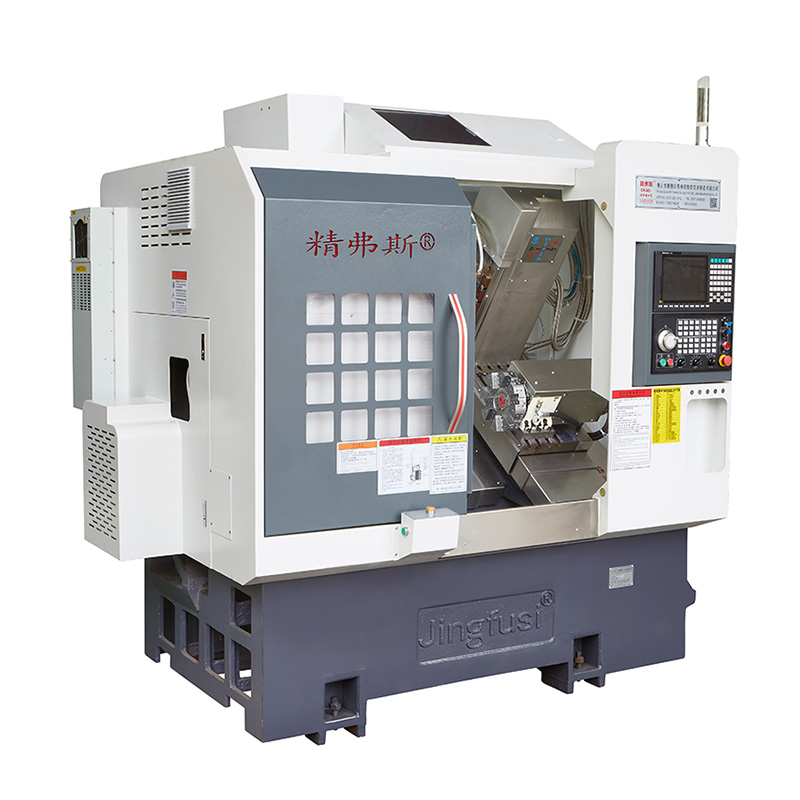

Máquina de mecanizado de molinos

La máquina de mecanizado de molino de giro Jingfusi® es particularmente adecuada para la producción en masa de piezas con formas complejas, como micro componentes, micro ejes, conectores electrónicos, anteojos, relojes y varios accesorios de hardware.
Modelo:CK52-5+5+Y

Enviar Consulta

Descripción del Producto

La máquina de mecanizado de molinos tiene las características de alta precisión y alta eficiencia. Puede cambiar entre el buje de la guía y el buje de guía, realizar el procesamiento apropiado de acuerdo con la longitud de la pieza de trabajo y tiene una estructura razonable. Los tres ejes usan guías de rodadura lineales, que tienen buena resistencia al desgaste y alta precisión. , impulsado por un servomotor, la estructura lineal de la fila de herramientas tiene las características del cambio rápido de la herramienta, el sistema CNC tiene funciones completas y es fácil de controlar. El procesamiento sin manga de guía no requiere materiales de molienda, y puede procesar barras con alta velocidad y alta precisión, y el material mínimo restante es de solo 30 mm. El dispositivo de procesamiento lateral opcional puede realizar procesos de perforación y fresado.


Diagrama de viaje de la máquina

Turn-Mill Machining Machine

Detalles del producto

Turn-Mill Machining Machine

Lista de parámetros

artículo contenido unidad CK46-5+5+Y CK52-5+5+Y
Alcance de procesamiento Balancearse sobre la cama mm Ø 500
Longitud máxima del círculo exterior girando mm 320

Diámetro de barra máxima		 mm Ø 45 Ø 51 ~ 55
eje principal Velocidad máxima del huso r/min 6000 (establecido en 4000) 4500 (establecido en 3500)
Tipo de cabeza del husillo
A2-5 A2-6
Diámetro de los agujeros del huso mm Ø 56 Ø 66
alimentar Accidente cerebrovascular máximo del eje x/z mm 800/470/310
Movimiento rápido máximo del eje x/z/y m/mi 24 (configuración 18)/24 (configuración 18)/15 (configuración 8)
Varilla de tornillo de eje x/z mm 32/32/25
Riel de eje x/z mm 35/35/25
Torre de cuchillo Ocho torreta de estación Pcs 8 estaciones, se pueden equipar con portavasos de doble agujero, opcional con 12 estaciones
Cabezal Formulario de retención de herramientas de cabeza
ER25
Velocidad máxima de cabeza de potencia r/min 6000 (establecido en 4000), se puede usar comúnmente para procesar productos de 4000
Diámetro máximo de perforación de instalación y fresado mm Ø 16
Distancia entre el eje y el eje de la cabeza mm 65
maquinaria eléctrica Potencia/torque del motor principal KW / NM 7.5 kW/47.75 nm, opcional 11kw/70.03nm para piezas de acero con una capacidad de procesamiento de 80 y más
Potencia/torque del motor del eje x/z KW / NM Yaskawa 1.8kw/11.5nm. NUEVA GENERACIÓN OPCIONAL 2.4 KW/Clasificación de 11.5 nm
Potencia/torque del motor de cabeza x/z KW / NM 2.4 kW/11.5 nm
Velocidad máxima del motor de cabeza r/min 5000
otro Dispositivo de freno de posicionamiento del husillo
presión hidráulica
Inclinación de la cama ° 35 °
Longitud de la placa de mesa de cuchillo x ancho mm 700x290
Longitud de la máquina herramienta x ancho x altura mm 2200x1580x2000
Peso total de toda la máquina Kg 3430
Potencia total KW 13
Consumo promedio de energía KW / H 2

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal Diagrama esquemático Estándar de fábrica
Latido radial del huso Turn-Mill Machining Machine Detectar el rumbo del cono exterior 0.0035
Posición de repetición del eje X Turn-Mill Machining Machine Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido. 0.003
Posición de repetición del eje z Turn-Mill Machining Machine
 Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido. 0.003
Posición de repetición del eje y Turn-Mill Machining Machine Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido. 0.004
Posición de repetición del eje C Turn-Mill Machining Machine Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido 20 segundos de arco
Posición del eje C Rotario Turn-Mill Machining Machine  Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida 72 segundos de arco
Beat de sujeción de la cabeza de potencia Turn-Mill Machining Machine Beat de cono 0.015
Beat de sujeción de la cabeza de potencia Turn-Mill Machining Machine
 Alojamiento de golpes 0.01
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
