Torno CNC de fresado

Jingfusi es un fabricante de tornos CNC con fresadora. Nuestra fábrica se compromete a proporcionar a los clientes máquinas herramienta rentables y de alto rendimiento. Investigamos continuamente las necesidades de los clientes en el mercado y fabricamos productos que cumplen con sus requisitos de uso reales, ganándonos elogios de muchos usuarios de la industria. ¡Bienvenido a visitar nuestra fábrica!

Modelo:CK46/52-4+4+Y

Enviar Consulta

Descripción del Producto

Jingfusi es una fábrica de tornos CNC con fresadora. Las siguientes son las principales características de nuestro producto:

• En comparación con las torretas motorizadas, nuestra máquina herramienta ofrece velocidades más rápidas, mayor precisión y mejor acabado superficial al mecanizar piezas de tamaño pequeño a mediano.

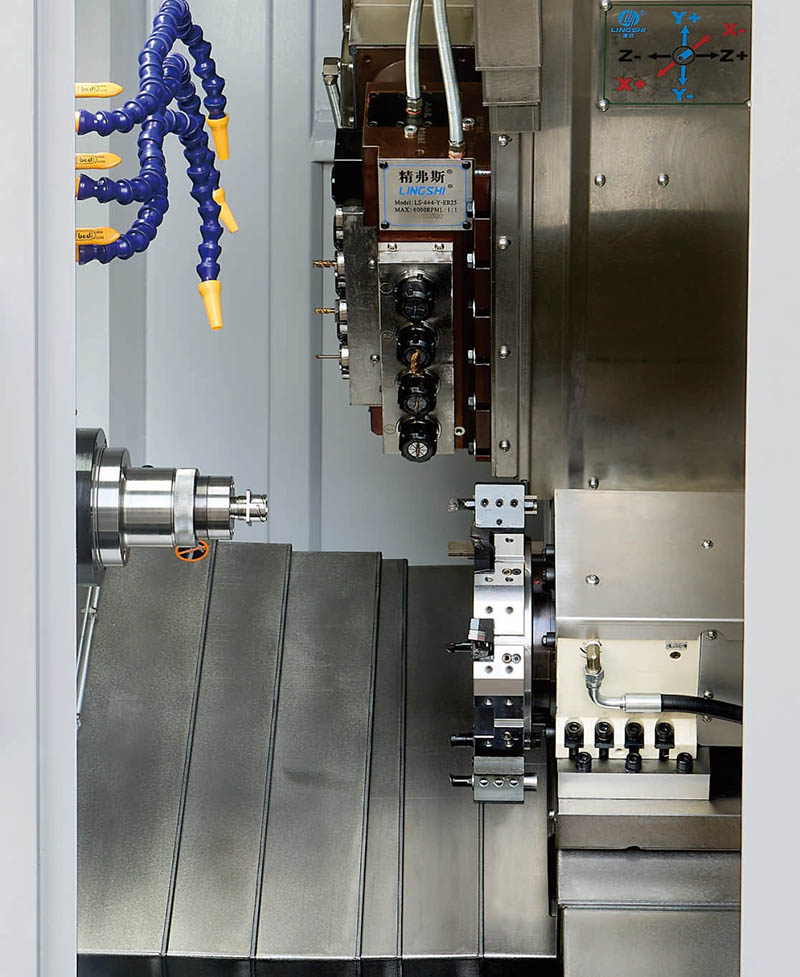

• Nuestro cabezal motor cuenta con una distancia entre ejes de 65 mm y un diseño enchufable, lo que facilita el reemplazo del cabezal motor o los cojinetes, simplificando el mantenimiento de rutina.

• Nuestra máquina herramienta puede mecanizar materiales complejos como acero inoxidable, aleaciones de titanio y acero al carbono.

• Nuestra máquina herramienta garantiza un mecanizado estable a largo plazo y tiene una larga vida útil.

Especificación principal

modelo de torno		unidad	CK46-4+4+Y	CK52-4+4+Y	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	milímetros	O480	O480
	Diámetro máximo de sintonización	milímetros	Q80	Q80
	Longitud máxima de giro	milímetros	320	320
Huso	Centro del husillo elevado desde el suelo	milímetros	1150	1150
	Nariz del husillo	-	A2-5	A2-6
	Diámetro del orificio del husillo	milímetros	056	066
	Diámetro máximo del material de la barra	milímetros	Q80	051
	Velocidad máxima del husillo	rpm	4500	4000
	par de potencia del motor del husillo	Kw/N.m	7,5 Kw/47 N.m	11Kw/72N.m	Opcional integrado 11kW/60Nm Opcional integrado 22kW/170Nm
Torreta de poder	Modelo de conjunto de cabezal de potencia		Fijo 4+dirección radial4+dirección axial4	oin
	8 estaciones de trabajo	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	Dos motores impulsan ocho cabezales de potencia
	Distancia entre ejes	milímetros	65	65
	Velocidad máxima del cabezal de potencia	r/mm	5000	5000	4000 de uso común
	Método de montaje de herramientas de potencia.		ER25	ER25
Torreta servo	Modelo de torreta servo		MK-63RSV-8T	MK-63RSV-8T	Opcional 12T
Alimentación del eje X/Z/Y	Eje X/Z/Y Velocidad máxima de desplazamiento rápido	m/mi	24	24
	×/Z/potencia/par del motor del eje Y	O480	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/11,5 Nm
	Tornillos de grado C3 del eje X/ZY		32/32/25	32/32/25
	×/ZY-axis olerguide rais	-	35/35/25	35/35/25
	Viajes efectivos Xaxis	milímetros	800	800
	Recorrido efectivo del eje Z	milímetros	470	470
	Viaje efectivo de Yaxis	milímetros	260	260
	El cabezal de potencia de 90° del eje Y de interpolación pasa por el centro del husillo	milímetros	70	70
Especificaciones del equipo	Peso neto de la máquina	kilos	3400	3500
	Potencia total de la máquina	kilovatios	13	16.5
	Máquina L×An×Al	milímetros	2200×1580 x1900	2200×1580×1900

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK46-4+4+Y	CK52-4+4+Y
Husillo principal	Husillo mecánico	●	●
Husillo principal	husillo electrico	O	O
controlador	Controlador SYNTEC	●	●
controlador	Controlador FANUC		O
Eje de alimentación	Yaskawa	●	●
Eje de alimentación	SINTEC	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●
Reprimición	Arrojar	O	O
enjuagar	2200×1580 x1900	●	●
enjuagar	12 estaciones de trabajo	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O
	Dispositivo de alimentación	O	O
	Transportador de virutas	O	O
	robot automatizado	O	O
	Separador de niebla de aceite	O	O
