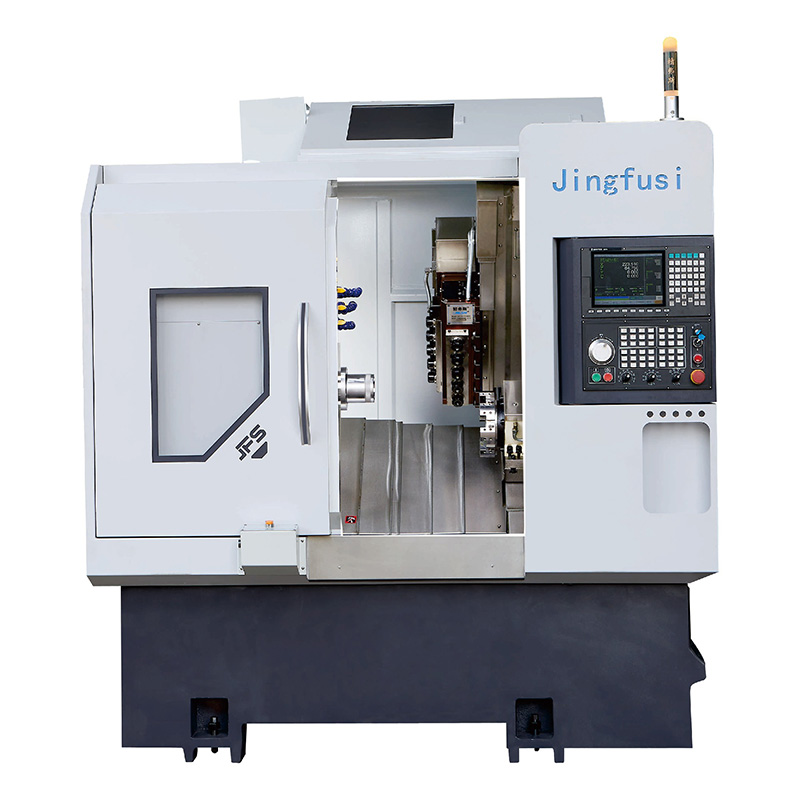

Torno CNC fresadora CK46 52-5+5+Y

Jingfusi ofrece torno CNC de fresado duradero CK46 52-5+5+Y para clientes globales. Nuestro producto es fácil de operar y mantener, y funciona muy rápidamente en uso real, lo que brinda a los clientes una eficiencia de producción extremadamente alta. Le invitamos a visitar nuestra fábrica.

Modelo:CK46/52-5+5+Y

Enviar Consulta

Descripción del Producto

Jingfusi es una fábrica de torno CNC con fresadora CK46 52-5 + 5 + Y. Las siguientes son las principales características de nuestro producto:

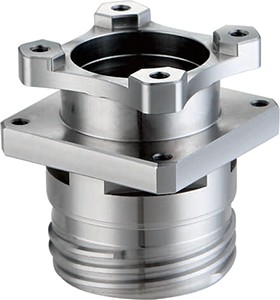

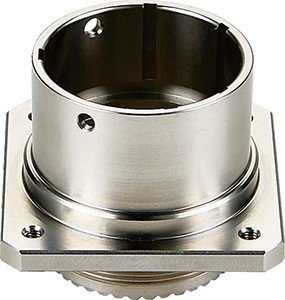

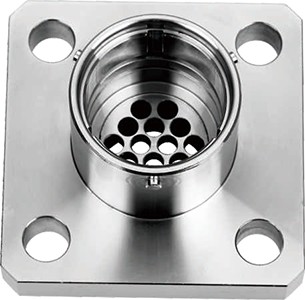

. Esta máquina herramienta ofrece mayor velocidad, mayor precisión y mejor acabado superficial para mecanizar piezas pequeñas y medianas en comparación con una torreta eléctrica.
. El cabezal de potencia viene de serie con una distancia entre ejes de 65 mm y es de tipo enchufable, lo que facilita el reemplazo del cabezal de potencia o los cojinetes y simplifica el mantenimiento, lo que reduce significativamente los costos posventa.
. Esta máquina herramienta ofrece mayor velocidad, mayor precisión y mejor acabado superficial para mecanizar piezas pequeñas y medianas en comparación con una torreta eléctrica.
. La fundición integral se somete a recocido, tiempo de vibración y otros procesos de envejecimiento para garantizar un mecanizado estable a largo plazo y extender la vida útil de la máquina herramienta.

Especificación principal

modelo de torno		unidad	CK46-5+5+Y	CK52-5+5+Y	remartir
Capacidad de procesamiento	Diámetro máximo de giro superpuesto	milímetros	0480	0480
	Diámetro máximo de sintonización	milímetros	080	Q80
	Longitud máxima de giro	milímetros	320	320
Huso	Altura del centro del husillo hasta el suelo	milímetros	1150	1150
	Nariz del husillo	-	A2-5	A2-6
	Diámetro del orificio del husillo	milímetros	056	P66
	Diámetro máximo del material de la barra	milímetros	045	Ø51
	Velocidad máxima del husillo		4500	4000
	Potencia/par del motor del husillo	r/min Kw/N.m	7,5 Kw/47 N.m	11Kw/72N.m	Opcional integrado 11kW/60Nm; Opcional integrado 22kW/170Nm

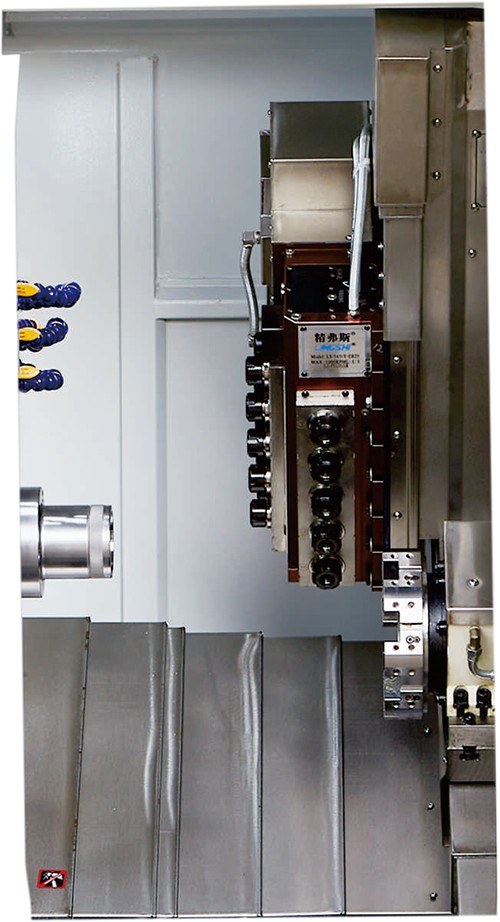

Torreta de poder	Modelo de conjunto de cabezal de potencia	-	Fijo 5+dirección radial 5+dirección axial 5	Fijo 5+dirección radial 5+dirección axial 5
	8 estaciones de trabajo	Kw/N.m	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	Dos motores impulsan diez cabezales de potencia.
	Distancia entre ejes	milímetros	65	65
	Potencia máxima f hea	r/mm	5000	5000	4000 de uso común
	Método de montaje de Tod de Powe Head		ER25	ER25
Torreta servo	Modelo de torreta servo		MK-63RSV-8T	MK-63RSV-8T	Opcional 12T
Alimentación del eje X/Z/Y	Eje XZ/Y Velocidad máxima de desplazamiento rápido	m/mi	24	24
	Potencia/par del motor del eje x/Z/Y	Kw/N.m	YASKAWAI 1,8 KW/11,5 Nm o SYNTEC 2,4 KW/11,5 Nm	YASKAWAI 1,8 KW/11,5 Nm o SYNTEC 2,4 KW/11,5 Nm
	XZM-axi 3-gadeblsces	-	32/32/25	32/32/25
	● अंतर्गत हेलिकल पॉवर हेडसह सुसज्ज, ते लहान-व्यासाच्या अंतर्गत भिंत हेलिकल ग्रूव्ह्स चक्की करू शकते, लहान नखे आणि तेल चर. हे पॉवर हेड आणि टूल बुर्जसह सुसज्ज केले जाऊ शकते.	-	35/35/30	35/35/30
	contrapunto programado	milímetros	800	800
	Recorrido efectivo del eje Z	milímetros	470	470
	Viaje efectivo de Yaxis	milímetros	310	310
	El cabezal de potencia de 90° del eje Y de interpolación pasa a través del centro del husillo	milímetros	70	70
Especificaciones del equipo	Peso neto de la máquina	kilos	3500	3600
	Potencia total de la máquina	kilovatios	14	17.5
	Máquina L×An×Al	milímetros	2200×1580 ×2000	2200×1580×2000

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK46-5+5+Y	CK52-5+5+Y
Husillo principal	Husillo mecánico	●	●
Husillo principal	husillo electrico	O	O
controlador	Controlador SYNTEC	●	●
controlador	Controlador FANUC	O	O
Eje de alimentación	Yaskawa	●	●
Eje de alimentación	SINTEC	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●
Reprimición	Arrojar	O	O
enjuagar	2200×1580 x1900	●	●
enjuagar	12 estaciones de trabajo	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O
	Dispositivo de alimentación	O	O
	Transportador de virutas	O	O
	robot automatizado	O	O
	separador de niebla de aceite	O	O
