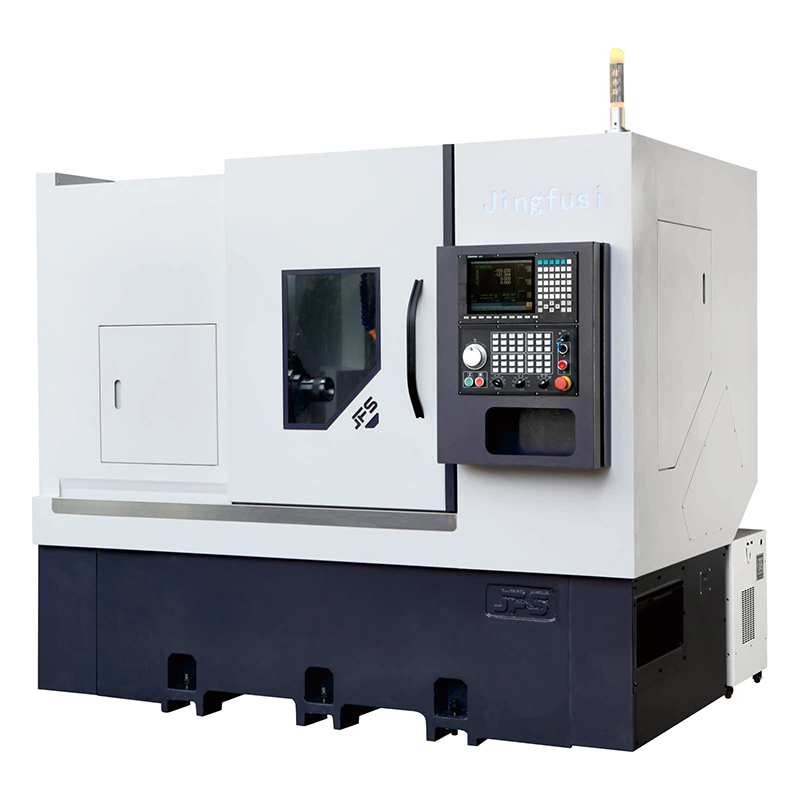

Torno CNC de torreta eléctrica CK52D 76DTYW

Jingfusi es una fábrica profesional que produce tornos CNC Power Turret CK52D 76DTYW. Este producto ofrece un rendimiento de mecanizado estable y ha recibido comentarios positivos de muchos clientes. Esto le permite mejorar en gran medida la eficiencia del trabajo en aplicaciones prácticas, creando una mayor productividad para los clientes. Por favor contáctenos.

Modelo:CK52D/76DTYW 8000

Enviar Consulta

Descripción del Producto

Bienvenido a comprar el torno CNC Power Turret CK52D 76DTYW de la fábrica de Jingfusi. Jingfusi se compromete a producir máquinas herramienta rentables y de alto rendimiento.

Superioridad del producto

Bajo las mismas condiciones de configuración, estructura de fundición, envejecimiento de la fundición y precisión de ensamblaje, este producto:
El eje Y virtual es más rígido que el eje Y vertical;
El eje Y virtual es más fácil de ajustar la redondez que el eje Y vertical;
El recorrido vertical del eje Y es más fácil de expandir que el recorrido virtual del eje Y;
El eje Y vertical puede obtener un mejor acabado superficial que el eje Y virtual;
El eje Y vertical es más fácil de programar que el eje Y virtual.

Característica del producto

·En uso normal, el cabezal de potencia de 0° puede girar hasta 8000 RPM, mientras que el cabezal de potencia de 90° puede girar hasta 6500 RPM en uso normal.
Bienvenido a comprar el torno CNC Power Turret CK52D 76DTYW de la fábrica de Jingfusi. Jingfusi se compromete a producir máquinas herramienta rentables y de alto rendimiento.
0° se puede operar a 8000 RPM y 90° se puede operar a 6500 RPM.
El eje Y virtual es más fácil de ajustar la redondez que el eje Y vertical;

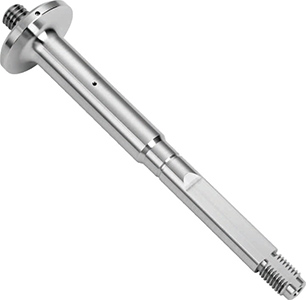

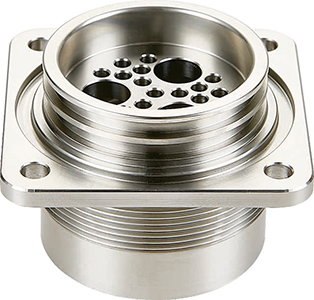

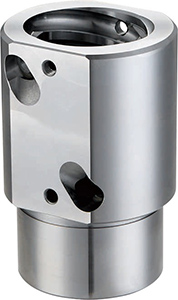

·Tiene sus propias funciones de torneado y fresado para mecanizar materiales complejos como acero inoxidable, aleaciones de titanio, acero al carbono, etc.
·Adoptamos un diseño integrado de descarga de viruta lateral y descarga de viruta trasera, que se puede instalar arbitrariamente.
·El tratamiento de envejecimiento de toda la pieza fundida puede garantizar un rendimiento de mecanizado estable a largo plazo y una vida útil de la máquina.

Especificación principal

modelo de torno		unidad	CK52DTYW	CK76DTYW	CK46DTYW	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	milímetros	Q600	Q600	Q600
	Diámetro máximo de giro	milímetros	Q230	0230	Q230	Disco
	Longitud máxima de giro	milímetros	430	430	430
Huso	Centro del husillo elevado desde el suelo	milímetros	1150	1150	1150
	Nariz del husillo		A2-6	A2-8	A2-5
	Diámetro del orificio del husillo	milímetros	P66	Q86	ø56
	Diámetro máximo del material de la barra	milímetros	051	072	045
	Velocidad máxima del husillo	rpm	4000	3500	4500
	Potencia/par del motor del husillo	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5 kW/47 Nm	Integrado opcional 11kW/60Nm/ Integrado opcional 22kW/170Nm

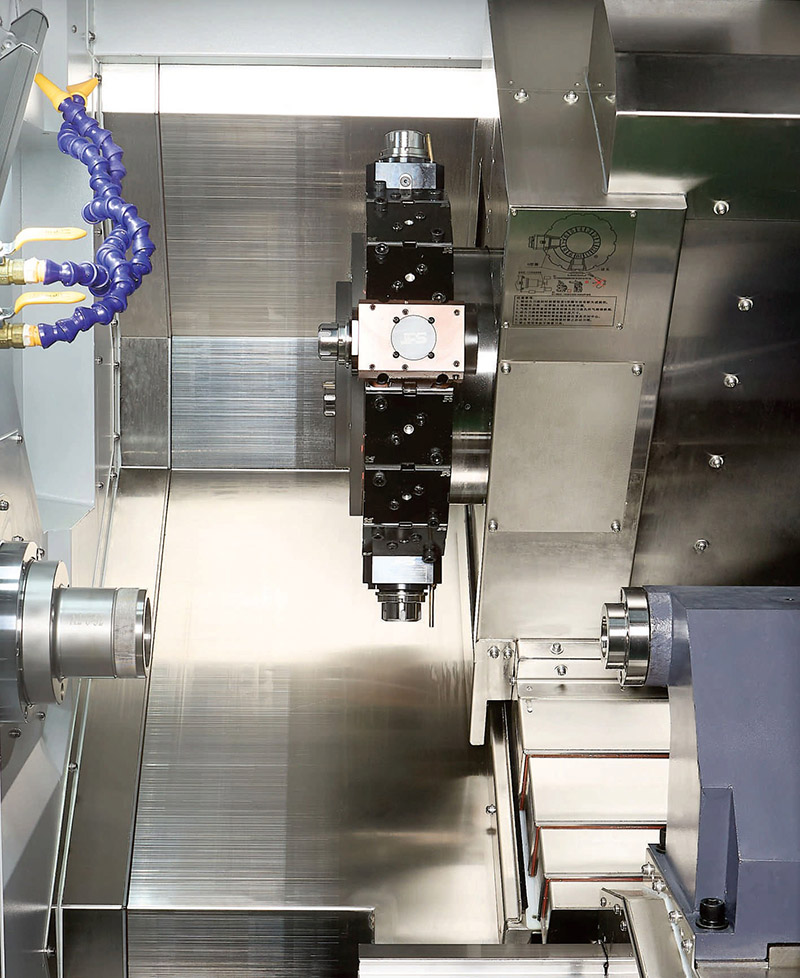

Torreta de poder	Modelo de torreta de potencia	-	BMT55-16T	BMT55-16T	BMT55-16T	Torreta de accionamiento directo incorporada JFS
	Potencia/par del motor de la torreta	Kw/N.m	7,5 kW/22 Nm	7,5 KW/22 Nm	7,5 KW/22 Nm
	Eje Y Velocidad máxima de desplazamiento rápida	r/mm	8000	8000	8000	0° se puede operar a 8000 RPM y 90° se puede operar a 6500 RPM.
Alimentación del eje X/Z/Y	Velocidad máxima de desplazamiento del eje XIZ	m/mi	24	24	24
	Eje Y Velocidad máxima de desplazamiento rápida	m/mi	15	15	15
	Potencia/par del motor del eje X/Z/Y	Kw/N.m	YASKWA1.8KW/15Nm o SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	Tornillos de bolas de grado C3 del eje XIZN	-	32/32/40	32/32/40	32/32/40
	Guía de rodillos X/ZMY-axi ralis	-	35/35/35	35/35/35	35/35/35
	Recorrido efectivo del eje X	milímetros	248	248	248
	Viaje efectivo de Zaxis	milímetros	460	460	460
	Recorrido efectivo del eje Y	milímetros	112(±56)	112(±56)	112(±56)
	el spindfe se esfuerza a través	milímetros	30	30	30	Centro del husillo elevado desde el suelo
Contrapunto	Recorrido del contrapunto	milímetros	450	450	450
Contrapunto	Orificio cónico del eyector	mk	Mohs 5#	Morse 5#	Morse 5#
Especificaciones del equipo	Peso neto de la máquina	kilos	4100	4200	4000
	Potencia total de la máquina	kilovatios	24.5	28.5	21
	Máquina L×An×Al	milímetros	2450×1700×2000	2450×1700×2000	2450×1700×2000

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK52DTYW	CK76DTYW	CK46DTYW
Husillo principal	Husillo mecánico	●	●	●
Husillo principal	husillo electrico	O	O	O
controlador	Controlador SYNTEC	●	●	●
Eje de alimentación	Yaskawa	●	●	●
Eje de alimentación	SINTEC	O	O	O
enjuagar	Turbo de potencia BMT55	●	●	●
enjuagar	Turbo de potencia BMT65	二	O	O
Contrapunto	Lunes 5#	O	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●	●
Reprimición	Arrojar	O	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O	O
	Dispositivo de alimentación	O	O	O
	Transportador de virutas	O	O	O
	robot automatizado	O	O	O
	Separador de niebla de aceite	O	O	O
