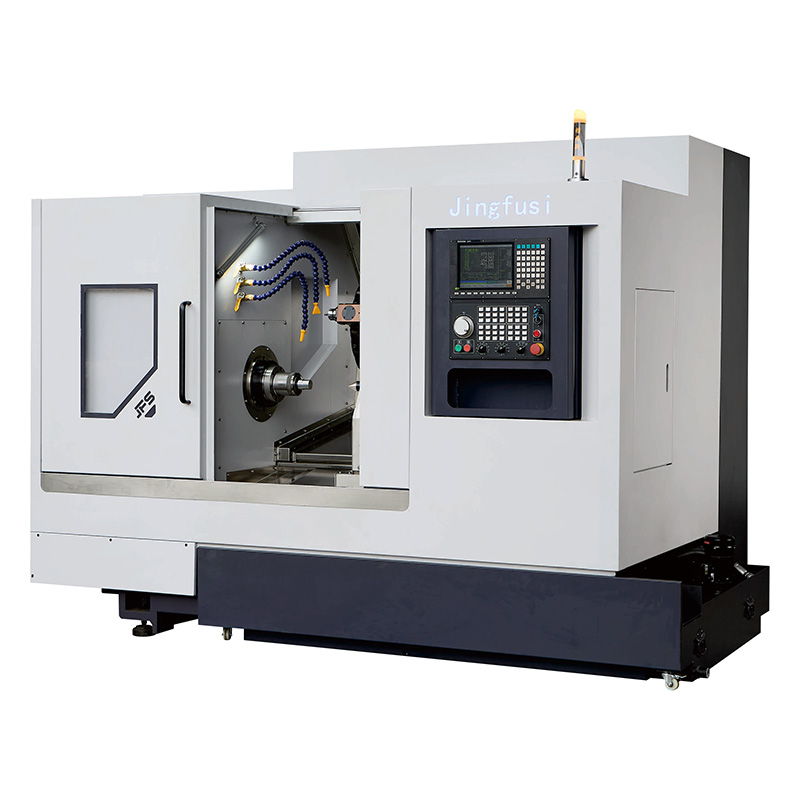

Torno CNC de torreta eléctrica CK52 76DTW

Nuestro torno CNC Power Turret CK46 52DTY de la fábrica Jingfusi es muy popular en el mercado. La máquina integra funciones de fresado y torneado y puede procesar de manera flexible materiales complejos como acero inoxidable, aleaciones de titanio, acero al carbono, etc. ¡Bienvenido a ver y realizar pedidos de fábrica!

Modelo:CK52/76DTW

Enviar Consulta

Descripción del Producto

El duradero torno CNC Power Turret CK52 76DTW de Jingfusi está equipado con un cabezal de potencia dual de alto rendimiento, un cabezal de potencia de 0° en condiciones normales de hasta 8000 RPM, un cabezal de potencia de 90° de hasta 6500 RPM, una adaptación eficiente a las necesidades de mecanizado. El portaherramientas adopta un diseño de transmisión de módulo sin engranajes para eliminar la influencia de la fuente de calor y garantizar la precisión del mecanizado de manera estable.

Bajo la premisa de una configuración consistente, estructura de fundición, tratamiento de envejecimiento y precisión de ensamblaje, el eje Y virtual y el eje Y vertical tienen sus propias ventajas: la rigidez del eje Y virtual es mayor, el ajuste de redondez es más conveniente; La carrera vertical del eje Y es fácil de expandir, el acabado de la superficie de mecanizado es mejor y la operación de programación es más sencilla.

El sistema de extracción de virutas adopta un diseño integrado lateral y posterior, un modo de instalación flexible y se adapta a diferentes diseños de taller. Además, toda la fundición de la máquina se recoce, envejece por vibración y otros tratamientos de proceso multicanal para garantizar un funcionamiento estable a largo plazo del equipo y extender de manera efectiva la vida útil.

Especificación principal

modelo de torno		unidad	CK52DTW interpolación Y	CK76DTW Interpolación Y	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	milímetros	ø700	Ø700
	Diámetro máximo de giro	milímetros	Ø300	Ø300	Disco
	Longitud máxima de giro	milímetros	480	480
	mandril hidráulico del husillo	en	8"	10"
Huso	altura central del husillo desde el suelo	milímetros	1050	1050
	Nariz del husillo	-	A2-6	A2-8
	Diámetro del orificio del husillo	milímetros	Ø66	Ø86
	Diámetro máximo del material de la barra	milímetros	Ø51	Ø72
	Velocidad máxima del husillo	rpm	4000	2000
	Potencia/par del motor del husillo	Kw/N.m	22Kw/170Nm	22Kw/170Nm
	Modelo de torreta de potencia	-	BMT55-16T	BMT55-16T
Torreta de poder	Velocidad/potencia máxima del motor de la torreta	Kw/N.m	7.5Kw/22N o 11KW/42Nm	7.5KW/22N o 11KW/42Nm
Torreta de poder	Velocidad máxima de la herramienta de torreta eléctrica	r/mm	8000 o 6000	8000 o 6000
Alimentación del eje X/Z/Y	Eje XZN Velocidad máxima de desplazamiento rápida	m/min	24	24
	Potencia/par del motor del eje X/ZY	Kw/N.m	3,1 kilovatios/15 Nm	3,1 kilovatios/15 Nm
	Tornillos de bolas de grado C3 con eje XZY	-	32/40/40	32/40/40
	Rieles guía de rodillos del eje X/Z/Y	-	35/45/45	35/45/45
	Viajes efectivos Xaxis	milímetros	500	500
	Recorrido efectivo del eje Z	milímetros	530	530
	Interpolación recorrido efectivo del eje Y	milímetros	+48,-52	+48,-52
	El cabezal de potencia de 90° del eje Y de interpolación pasa a través del centro del husillo	milímetros	-37	-37
Contrapunto	Recorrido del contrapunto	milímetros	500	500
Contrapunto	Orificio cónico del pasador eyector	mk	Mo's 5#	Mo's 5#
Especificaciones del equipo	Peso neto de la máquina	kilos	5000	5100
	Potencia total de la máquina	kilovatios	34	37
	Máquina L×An×Al	milímetros	2600×2050×2040	2600 × 2050 × 2040

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		Eje Y virtual CK52DTW	CK76DTW Y virtual
Husillo principal	Husillo mecánico	●	●
Husillo principal	husillo electrico	O	O
controlador	Controlador SYNTEC	●	●
Eje de alimentación	Yaskawa	●	●
Eje de alimentación	SINTEC	O	O
torreta	Torreta de potencia BMT55	●	●
torreta	Torreta de potencia BMT65	一	O
Contrapunto	Mo's 5#	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●
Reprimición	Arrojar	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O
	Dispositivo de alimentación	O	O
	Transportador de virutas	O	O
	robot automatizado	O	O
	Separador de niebla de aceite	O	O
