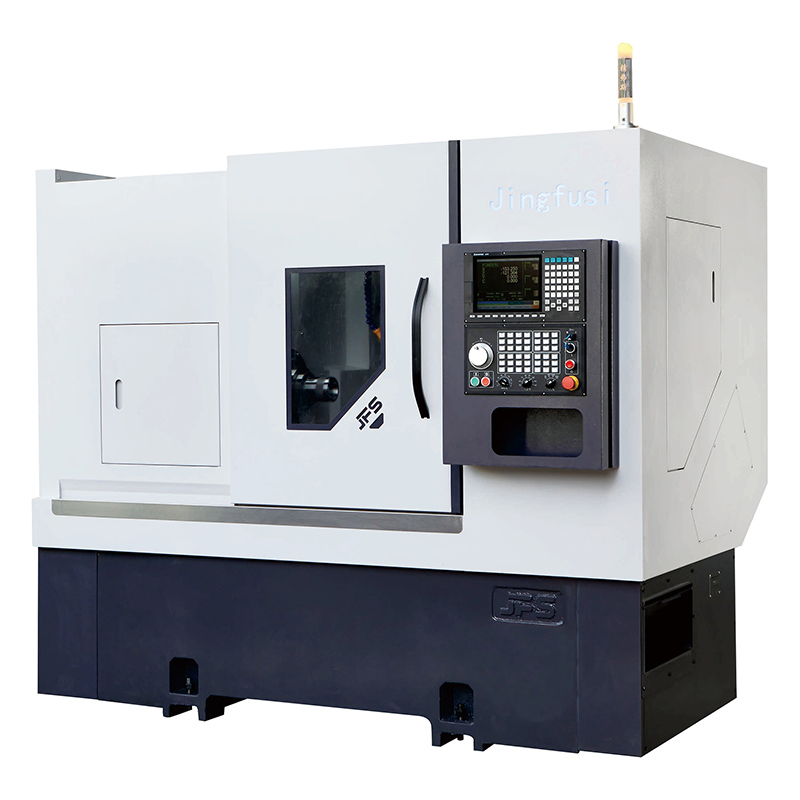

Torno CNC de torreta eléctrica CK46 52DTY

Nuestro torno CNC Power Turret CK46 52DTY de la fábrica Jingfusi cuenta con cabezales de potencia duales y transmisión sin engranajes de alta velocidad para un mecanizado estable, eliminación flexible de virutas de doble ruta y una larga vida útil de la máquina. Por favor contáctenos para más información.

Modelo:CK46/52DTY

Enviar Consulta

Descripción del Producto

Como fabricante, Jingfusi ofrece el torno CNC de torreta eléctrica CK46 52DTY de alta calidad.

Característica del producto

Bajo la premisa de una configuración, estructura de fundición, tratamiento de envejecimiento y precisión de ensamblaje completamente consistentes, el eje Y virtual y el eje Y vertical tienen sus propias ventajas: el eje Y virtual es más rígido y el ajuste de redondez es más conveniente; El eje Y vertical es más flexible en la extensión de la carrera y el acabado de la superficie de la pieza mecanizada también es mejor. Al mismo tiempo, la operación de programación es más sencilla que la del eje Y virtual.

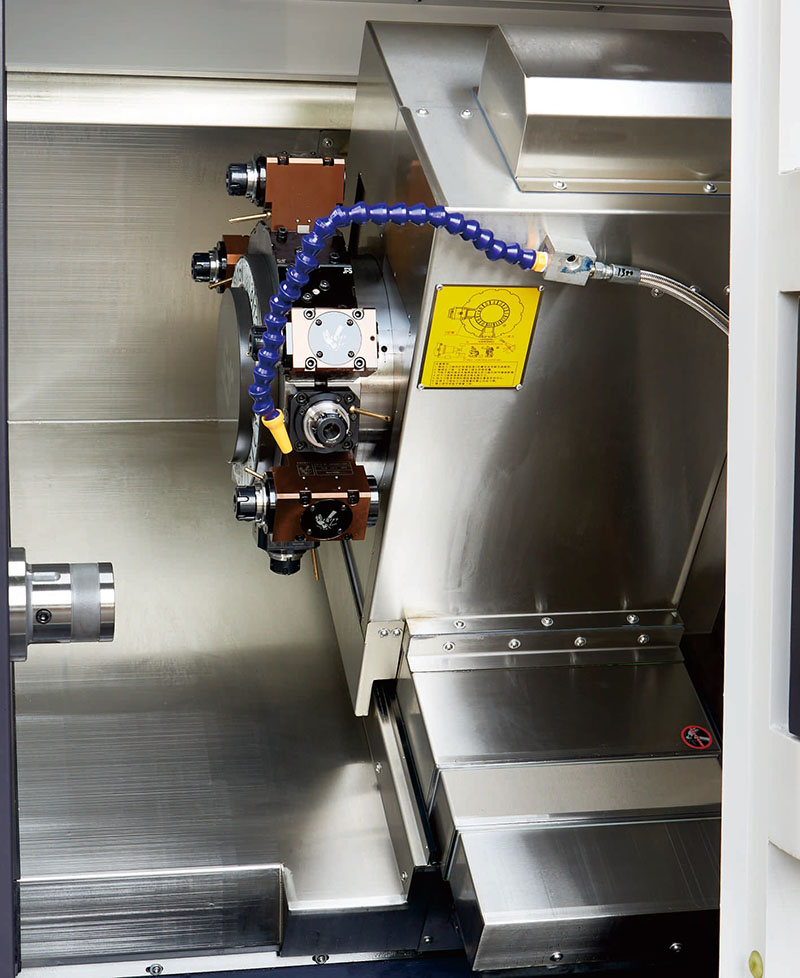

Además, el equipo también tiene estos aspectos prácticos destacados: el cabezal de potencia de 0° puede lograr un funcionamiento estable de 8000 RPM, el cabezal de potencia de 90° puede alcanzar una velocidad de trabajo nominal de 6500 RPM; el portaherramientas adopta un diseño de transmisión de módulo sin engranajes, eliminando la influencia de la fuente de calor desde la raíz, lo que puede garantizar eficazmente la precisión del mecanizado; las funciones de fresado y torneado están integradas, lo que puede satisfacer fácilmente los requisitos de mecanizado de materiales complejos como acero inoxidable, aleaciones de titanio y acero al carbono; El sistema de extracción de viruta adopta un diseño integrado lateral + posterior, modo de instalación flexible, se puede seleccionar arbitrariamente de acuerdo con las condiciones de trabajo reales.

Además, todas las piezas fundidas de la máquina se someten a recocido, envejecimiento por vibración y otros procesos de tratamiento de envejecimiento multicanal, que no sólo pueden garantizar la estabilidad en el proceso de procesamiento a largo plazo, sino también extender efectivamente la vida útil del equipo.

Especificación principal

modelo de torno		unidad	CK52DTYW-500	CK76DTYW-500	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	milímetros	0700	Ø700
	Diámetro máximo de giro	milímetros	0230	Ø230
	Longitud máxima de giro	milímetros	500	500
Huso	mandril hidráulico del husillo	en	8"	10"
	Altura del centro del husillo desde el suelo	milímetros	1150	1150
	Nariz del husillo		A2-6	A2-8
	Diámetro del orificio del husillo	milímetros	P66	086
	Diámetro máximo de la barra	milímetros	Ø51	072
	Velocidad máxima del husillo	rpm	4000	2000
	Potencia/par del motor del husillo	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Integrado opcional 11kW/60Nm/ Integrado opcional 22kW/170Nm
Torreta de poder	Modelo de torreta de potencia	-	BMT55-16T o BMT55-12T	BMT55-16T o BMT55-12T	Torreta servoalimentada GPM de Taiwán, antigua marca alemana SAUTER.
	Potencia/par del motor de la torreta	Kw/N.m	5.7Kw/18Nm o 3.1KW/15Nm	5.7Kw/18Nm o 3.1KW/15Nm
	Potencia ture velocidad tolmax	r/mm	5000	5000	° se puede operar a 8000 RPM y 90 ° se puede operar a 6500 RPM.
Alimentación del eje X/Z/Y	×Eje Z Velocidad máx. de desplazamiento rápido	m/mi	24	24
	Velocidad máxima de desplazamiento Yaxis	m/mi	15	15
	Potencia/par del motor del eje X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm o SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm o SYMTEC 3,1 KW/15Nm
	Tornillos de bolas de grado C3 XZY-xis	-	40/40/40	40/40/40
	Rieles guía del rodillo del eje XZY	-	35/45/35	35/45/35
	contrapunto programado	milímetros	250	250
	Recorrido efectivo del eje Z	milímetros	500	500
	Recorrido efectivo del eje Y	milímetros	112(±56)	112(±56)
	bmaesthogh	milímetros	50	50	Basado en el portaherramientas de alta potencia de 70 centros
Contrapunto	Recorrido del contrapunto	milímetros	520	520	contrapunto programado
Contrapunto	Orificio cónico del pasador eyector	mk	Lunes 5#	Lunes 5#
Especificaciones del equipo	Peso neto de la máquina	kilos	4500	4600
	Potencia total de la máquina	kilovatios	26	30
	Máquina L×An×Al	milímetros	2500×1680×1900	2500×1680×1900

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK52DTYW-500	CK76DTYW-500
Husillo principal	Husillo mecánico	●	●
Husillo principal	husillo electrico	O	O
controlador	Controlador SYNTEC	●	●
controlador	Controlador FANUC	O	O
Eje de alimentación	Yaskawa	●	●
Eje de alimentación	SINTEC	O	O
enjuagar	Torreta de potencia BMT55	●	●
enjuagar	Torreta de potencia BMT55	一	O
Contrapunto	#5	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●
Reprimición	Arrojar	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O
	Dispositivo de alimentación	O	O
	Transportador de virutas	O	O
	robot automatizado	O	O
	Separador de niebla de aceite	O	O
