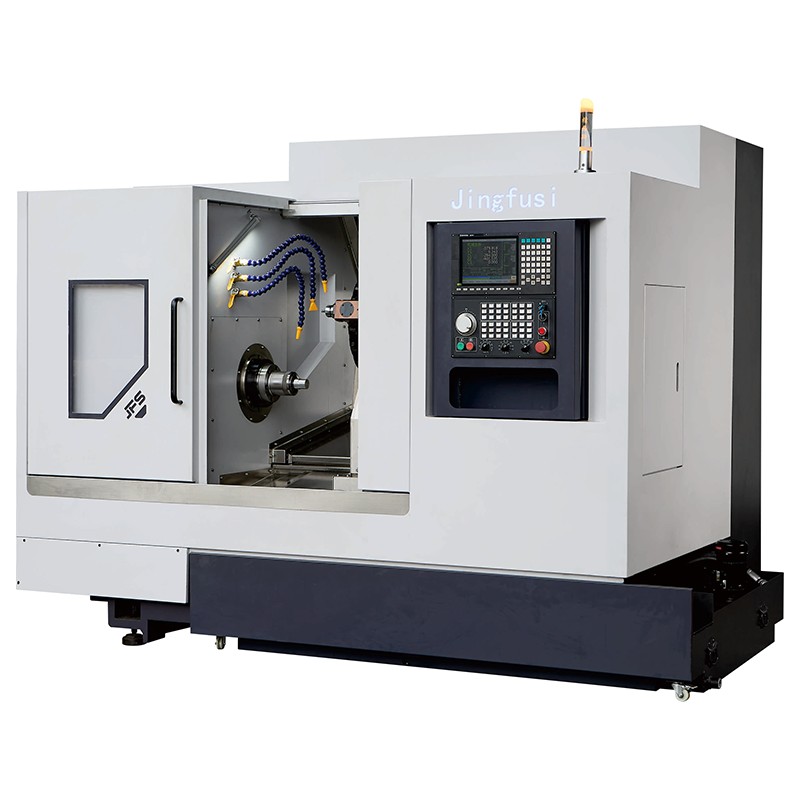

Torno CNC de torreta eléctrica CK46 52 76DT

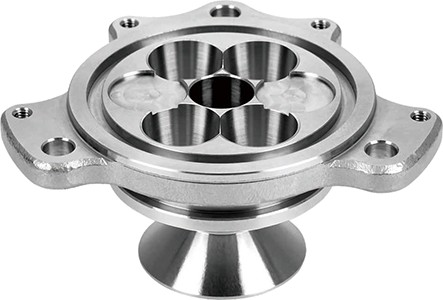

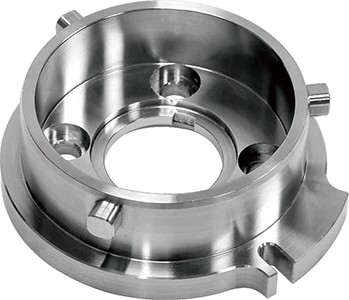

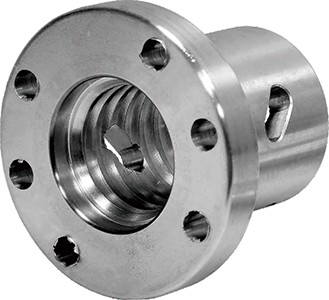

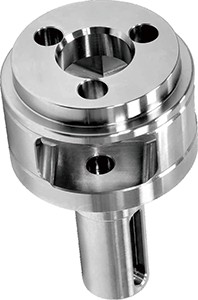

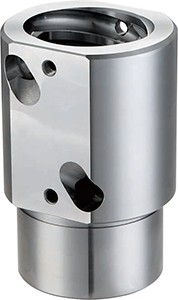

Jingfusi ha estado produciendo torno CNC Power Turret de alta calidad CK46 52 76DT. Elegimos adoptar transmisión de módulo sin engranajes, lo que elimina la fuente de calor de la fuente y conduce a una garantía estable de precisión del mecanizado. La máquina integra funciones de fresado y torneado y puede procesar de manera flexible materiales complejos como acero inoxidable, aleaciones de titanio, acero al carbono, etc.

Modelo:CK46/52/76DT

Enviar Consulta

Descripción del Producto

El torno CNC Jingfusi Power Turret CK46 52 76DT de la fábrica de China está equipado con dos cabezales de potencia de alto rendimiento, la velocidad máxima del cabezal de potencia de 0° en condiciones de trabajo normales puede alcanzar 8000 RPM y el cabezal de potencia de 90° puede alcanzar 6500 RPM.

Característica del producto

Bajo la premisa de una forma consistente, organización de la fundición, tratamiento de envejecimiento y precisión del ensamblaje, el eje Y virtual y el eje Y vertical tienen sus propias ventajas: la rigidez del eje Y virtual es mejor, el ajuste de redondez es más sencillo; La carrera vertical del eje Y es fácil de extender, el acabado del mecanizado es mejor, la dificultad de programación es baja y su inicio es rápido.

El sistema de extracción de virutas adopta un diseño integrado de lado y parte posterior, modo de instalación flexible, adecuado para diversos escenarios de producción. Además, toda la fundición ha sido recocida, envejecida por vibración y otros tratamientos de proceso multicanal para garantizar un funcionamiento estable a largo plazo del equipo y extender de manera efectiva la vida útil de toda la máquina.

Especificación principal

modelo de torno		unidad	CK46DT virtual Y	CK52DT virtual Y	CK76DT virtual Y	remartir
Capacidad de procesamiento	Diámetro máximo de giro sobre la cama	milímetros	700	ø700	700
	Diámetro máximo de giro	milímetros	Q300	0300	Ø300
	Longitud máxima de giro	milímetros	480	480	480
Huso	mandril hidráulico del husillo	en	6"	8”	10"
	altura central del pin desde el suelo	milímetros	1050	1050	1050
	Nariz del husillo	-	A2-5	A2-6	A2-8
	Diámetro del orificio del husillo	milímetros	Ø56	066	Q86
	Diámetro máximo del material de la barra	milímetros	Ø45	051	072
	Velocidad máxima del husillo	rpm	4500	4000	2000
	Potencia/par del motor del husillo	Kw/N.m	7,5 Kw/47 N.m	22Kw/170Nm	22Kw/170Nm
	Modelo de torreta de potencia		BMT45-16T	BMT55-16T	BMT55-16T
Torreta de poder	ver motor velocidad máximapotencia/orgue	Kw/N.m7	7.5KW/22N o 11KW/42Nm	7.5Kw/22N o 11KW/42Nm	75Kw/22N o 1KW/42Nm
Torreta de poder	Eje Y Velocidad máxima de desplazamiento rápida	r/mm	Husillo principal	Husillo principal	Husillo principal
Alimentación del eje X/Z/Y	×Eje ZN Velocidad máxima de desplazamiento rápida	m/mi	24	24	24
	×Potencia/par del motor del eje ZY	Kw/N.m	3,1 kilovatios/15 Nm	3,1 kilovatios/15 Nm	3,1 kilovatios/15 Nm
	×Tornillos bll de grado C3 del eje ZY	-	32/40/40	32/40/40	32/40/40
	×/Z/rieles guía de rodillos del eje Y	-	35/45/45	35/45/45	35/45/45
	contrapunto programado	milímetros	500	500	500
	Recorrido efectivo del eje Z	milímetros	530	530	530
	Interpolación del recorrido efectivo del eje Y	milímetros	+48,-52	+48,-52	+48,-52
	El cabezal de potencia de 90° del eje Y de interpolación pasa a través del centro del husillo	milímetros	60	70	70
Especificaciones del equipo	Peso neto de la máquina	kilos	5000	5000	5100
	Potencia total de la máquina	kilovatios	34	37	37
	Máquina L×An×Al	milímetros	2600×2050×2040	2600×2050 ×2040	2600 × 2050 × 2040

La máquina herramienta se optimiza constantemente; consulte los datos reales de la máquina herramienta para conocer los parámetros anteriores.

Artículos opcionales

Elemento de configuración		CK46DT virtual Y	CK52DT virtual Y	CK76DT virtual Y
Husillo principal	Husillo mecánico	●	●	●
Husillo principal	husillo electrico	O	O	O
controlador	Controlador SYNTEC	●	●	●
Eje de alimentación	Yaskawa	O	O	O
Eje de alimentación	SINTEC	●	●	●
torreta	Torreta de potencia de alta velocidad de accionamiento directo	●	●	●
	Torreta de poder Maikun de Taiwán	O	O	O
	Torreta de poder Maikun de Taiwán	O	O	O
Reprimición	Tire hacia atrás de la abrazadera	●	●	●
Reprimición	Arrojar	O	O	O
Equipo auxiliar	Dispositivo de recogida de piezas	O	O	O
	Dispositivo de alimentación	O	O	O
	Transportador de virutas	O	O	O
	robot automatizado	O	O	O
	Separador de niebla de aceite	O	O	O
