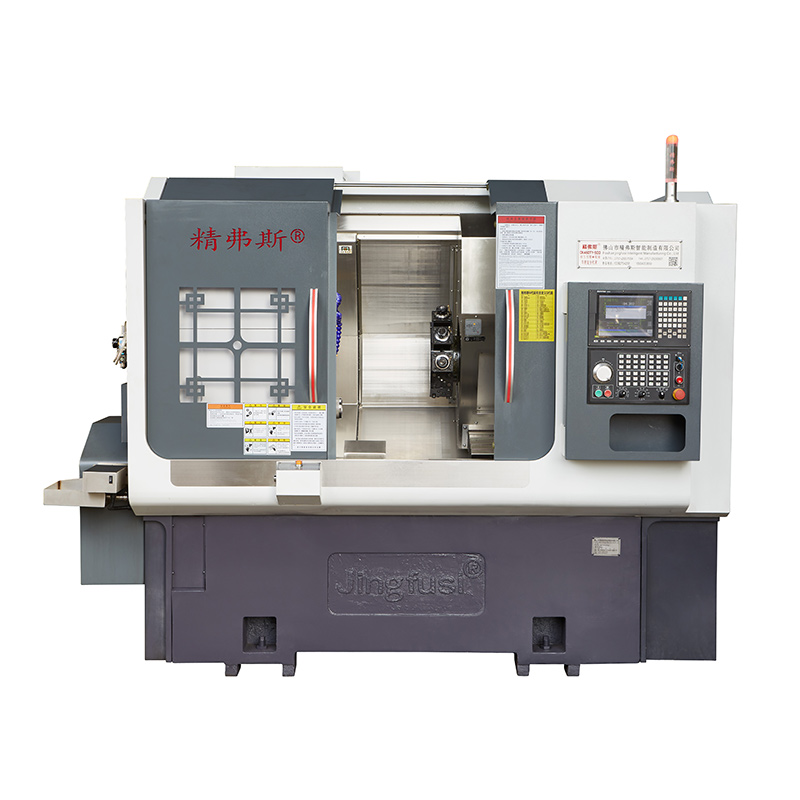

Máquina CNC de giro y fresado multitarea

Introducción de la máquina CNC de giro y fresado multitarea: la solución perfecta para mecanizar componentes complejos con alta precisión y eficiencia. Este CNC Turning & Forning Centers está construido para manejar las operaciones de giro y fresado, por lo que es una adición versátil a cualquier tienda CNC.

Modelo:CK46DTY

Enviar Consulta

Descripción del Producto

Una de las características clave de este torno de CNC multitarea es su capacidad para realizar múltiples operaciones en una sola pieza de trabajo, lo que reduce significativamente el tiempo de configuración y aumenta la productividad. Su sistema CNC avanzado garantiza resultados consistentes y precisos cada vez, lo que lo convierte en una opción ideal para la fabricación de alto volumen.

La máquina CNC de giro y fresado multitarea es capaz de manejar una amplia gama de materiales, desde plásticos hasta metales y todo lo demás. Su construcción robusta garantiza una durabilidad excepcional y un rendimiento duradero, mientras que su diseño ergonómico hace que sea fácil operar y mantener.

Esta máquina CNC MultITask Mill Turn Machine viene con una gama de características estándar y opcionales para satisfacer sus necesidades de mecanizado específicas. Su poderoso huso y herramientas de corte avanzadas ofrecen una velocidad y precisión excepcionales, mientras que su cambiador de herramientas automático permite cambios de herramientas rápidos y fáciles sin ninguna interrupción en el proceso de mecanizado.

Ya sea que esté mecanizando componentes complejos para aeroespacial, defensa, automotriz o cualquier otra industria, la máquina de giro multitarea CNC es la opción perfecta. Con su rendimiento superior, versatilidad y confiabilidad, esta máquina seguramente superará sus expectativas y lo ayudará a llevar sus capacidades de mecanizado al siguiente nivel.

En resumen, la máquina CNC de giro y fresado multitarea es una adición que cambia el juego a cualquier tienda CNC. Ofrece un rendimiento, precisión y eficiencia inigualables, por lo que es la solución perfecta para todas sus necesidades de mecanizado. No se pierda la oportunidad de llevar su negocio al siguiente nivel: ¡invierta en la máquina CNC multitarea de 5 eje hoy!

Diagrama de viaje de la máquina

Automatic Turret Turning and Milling Machine

Detalles del producto

Lista de parámetros

artículo	Modelo	unidad	Ck52dty	Ck76dty	Ck46dty
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 700
	Longitud máxima del círculo exterior girando	mm	520
	Diámetro de barra máxima	mm	Ø 55	Ø 72	Ø 45
eje principal	Velocidad máxima del huso	r/min	4200 (configuración 3500)	3200 (configuración 2000)	6000 (establecido 4500)
	Tipo de cabeza del husillo		A2 - 6	A2 -8	A2 - 5
	Diámetro de los agujeros del huso	mm	Ø 66	Ø 86	Ø 56
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	260/500/± 60
	Cabeza de potencia de 90 ° que pasa por el centro del huso	mm	30
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 16)/ 24 (configuración 16)/ 14 (configuración 8)
	Varilla de tornillo de eje x/z	mm	40
	Pista de rodillos de eje x/z	mm	35/45/35
Torreta	Modelo de torreta eléctrica (torreta eléctrica)	Bmt	BMT55
	Colleta de cabeza	ES	ER32
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro de vástago del soporte	mm	Ø32
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	11kW/Calificación de 72 nm	15kW/Calificación 98 nm	7.5 kW/calificación 47 nm
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 2.9 kW /18.6nm, opcional New Generation3.1 kW /15nm
	Potencia/par del motor de la cabeza de la torreta	KW / NM	Nueva generación 3.1 kW/15 nm
	Velocidad máxima del motor de alimentación de la torreta	r/min	6000 (configuración 4000), velocidad común, 4000
	Potencia/torque del motor de cabeza	KW / NM	3.1 kW/15 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación1.0 kW /3.1nm
Contragolimiento	Golpe en la cola	mm	520
	Máximo trazo hidráulico del contrapeso	mm	100
	Agujero de la aguja de la aguja de la parte superior	Mk	Mohs 5#
	Distancia máxima entre la punta y el chuck	mm	690
otro	Dispositivo de freno de posicionamiento del husillo		Hidráulico, opcional programable
	Inclinación de la cama	°	30 ° o 15 °
	Longitud de la máquina herramienta x ancho x altura	mm	2500x1680x1900
	Peso total de toda la máquina	Kg	5000 kg
	Potencia total	KW	20
	Consumo promedio de energía	KW / H	3

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
