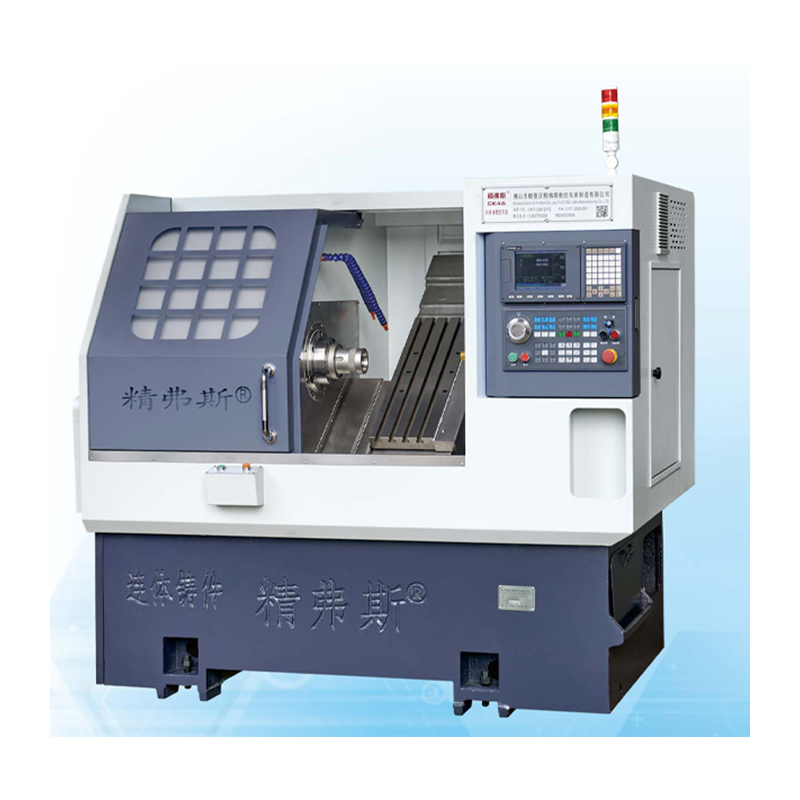

Diseño óptimo:Esta máquina de torno CNC inclinada que gira CNC presenta un diseño de lecho inclinado de 35 grados, proporcionando una mayor rigidez y estabilidad para el mecanizado de precisión.
Manejo eficiente de chips:La máquina ofrece una sustancial capacidad de transmisión de chips, lo que permite a los clientes la flexibilidad de seleccionar la eliminación de chips delanteros o traseros, asegurando la conveniencia en el proceso de mecanizado.
Tornillo de PRestiramiento electrónico:Incorporando una estructura de pre-estiramiento de tornillo, este torno optimiza la precisión y confiabilidad del mecanizado.
Publicación de herramienta de tipo pandilla:Equipado con una publicación de herramienta de tipo pandilla, este torno respalda el uso de múltiples herramientas para una mayor eficiencia y versatilidad en varias operaciones de mecanizado.
proyecto | unidad | CK46 | CK52 | CK76 | |
Longitud máxima de giro | mm | 350 | |||
Diámetro de giro máximo en la cama | mm | Ø 500 | |||
Diámetro de giro máximo en la patineta | mm | Ø 160 | |||
Inclinación de la cama | ° | 35 ° | |||
Viaje efectivo del eje x/z | mm | Diámetro 1000/400 | |||
Especificaciones del tornillo del eje x/z | mm | 32 | |||
Especificaciones del riel del eje x/z | mm | 35 | |||
Potencia del motor del eje x/z | KW | 1.3 | |||
Movimiento rápido máximo del eje x/z | m/mi | 24 | |||
Longitud de la máquina herramienta x ancho x altura | mm | 2100x1580x1800 | |||
Peso total de toda la máquina | Kg | 2600 | |||
Número de cuchillo | arreglar | 8 | |||
Tamaño de cuchillo cuadrado | mm | 20x20 | |||
Tamaño del cortador de agujeros redondos | mm | Ø20 | |||
Potencia total | KW | 13 | 13 | 16 | |
Consumo promedio de energía | KW / H | 2 | 2 | 2.5 | |
eje principal | Forma de la cara del extremo del husillo |
|
A2-5 | A2-6 | A2 -8 |
Velocidad máxima del huso | r/min | 6000 (establecido en 4500) | 4200 (establecido en 3500) | 3200 (establecido en 2500) | |
Potencia del motor del husillo | KW | 7.5 | 7.5 | 11 | |
Torque nominal del motor del huso | Nuevo Méjico | 47.8 nm | 47.8 nm | 72 nm | |
Diámetro de pase de barra máxima | mm | Ø 45 | Ø 51 | Ø 75 |
Precisión de la máquina, factor Jingfus estándar: | ||||
Artículo de prueba principal | Diagrama esquemático | Método de detección |
Estándar de fábrica |
|
Spindle Radial Beat, |
![]() |
Detectar el rumbo del cono exterior | 0.0025 | |
Posición de repetición del eje X |
![]() |
Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido. | 0.0025 | |
Posición de repetición del eje z |
![]() |
Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido. | 0.0025 | |
Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory. | ||||
