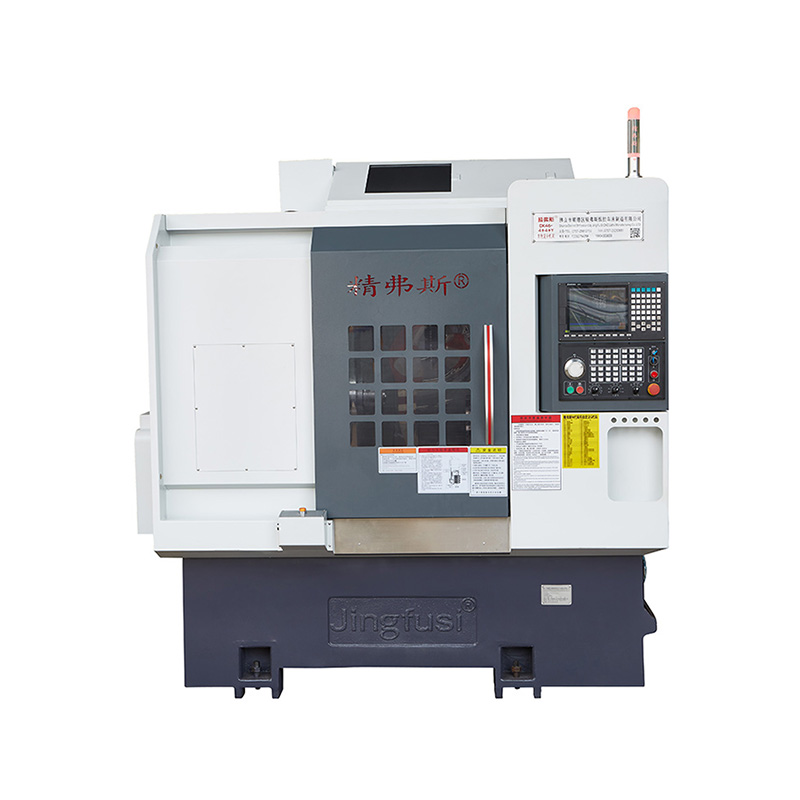

Máquina económica de mecanizado de molinos

La máquina de mecanizado de molinos económico Jingfusi® está diseñada con un potente mecanismo auxiliar de frenos de husillo para mejorar la rigidez durante el procesamiento de partes. El sistema de cambio de herramienta directa guarda los pasos complicados del procedimiento de cambio de herramienta y acorta el tiempo de ejecución del cambio de herramienta, logrando un procesamiento eficiente y ahorra costos para los usuarios.

Modelo:CK76DTY

Enviar Consulta

Descripción del Producto

La máquina de mecanizado de molinos de giro Jingfusi® es una computadora de 3 ejes (x, y, z) de la computadora múltiple controlado numéricamente torno y el torno compuesto de fresado. Integra el giro, la fresación, la perforación, el aburrido, el golpe y otras funciones en un solo dispositivo. Puede realizar fresado final y lateral, perforación, tapping y otro procesamiento combinado. Es especialmente adecuado para procesar algunas piezas rotativas con formas complejas y requisitos de alta precisión. Puede completar todos o la mayoría de los pasos de procesamiento en un solo sujeción. Asegure la precisión, mejore la eficiencia y reduzca los costos.

Diagrama de viaje de la máquina Jingfusi®

Detalles del producto

Lista de parámetros

artículo	Modelo	unidad	Ck52dty	Ck76dty	Ck46dty
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 700
	Longitud máxima del círculo exterior girando	mm	520
	Diámetro de barra máxima	mm	Ø 55	Ø 72	Ø 45
eje principal	Velocidad máxima del huso	r/min	4200 (configuración 3500)	3200 (configuración 2000)	6000 (establecido 4500)
	Tipo de cabeza del husillo		A2 - 6	A2 -8	A2 - 5
	Diámetro de los agujeros del huso	mm	Ø 66	Ø 86	Ø 56
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	260/500/± 60
	Cabeza de potencia de 90 ° que pasa por el centro del huso	mm	30
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 16)/ 24 (configuración 16)/ 14 (configuración 8)
	Varilla de tornillo de eje x/z	mm	40
	Pista de rodillos de eje x/z	mm	35/45/35
Torreta	Modelo de torreta eléctrica (torreta eléctrica)	Bmt	BMT55
	Colleta de cabeza	ES	ER32
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro de vástago del soporte	mm	Ø32
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	11kW/Calificación de 72 nm	15kW/Calificación 98 nm	7.5 kW/calificación 47 nm
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 2.9 kW /18.6nm, opcional New Generation3.1 kW /15nm
	Potencia/par del motor de la cabeza de la torreta	KW / NM	Nueva generación 3.1 kW/15 nm
	Velocidad máxima del motor de alimentación de la torreta	r/min	6000 (configuración 4000), velocidad común, 4000
	Potencia/torque del motor de cabeza	KW / NM	3.1 kW/15 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación1.0 kW /3.1nm
Contragolimiento	Golpe en la cola	mm	520
	Máximo trazo hidráulico del contrapeso	mm	100
	Agujero de la aguja de la aguja de la parte superior	Mk	Mohs 5#
	Distancia máxima entre la punta y el chuck	mm	690
otro	Dispositivo de freno de posicionamiento del husillo		Hidráulico, opcional programable
	Inclinación de la cama	°	30 ° o 15 °
	Longitud de la máquina herramienta x ancho x altura	mm	2500x1680x1900
	Peso total de toda la máquina	Kg	5000 kg
	Potencia total	KW	20
	Consumo promedio de energía	KW / H	3

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
