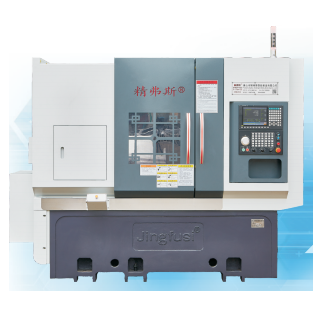

Tipo de torreta CNC torno automático

Nos complace presentarle el torno automático de torreta CNC de alta gama Jingfusi®, con el objetivo de profundizar su conocimiento de este producto excepcional. Agradecemos cálidamente a nuestros clientes nuevos y valorados para continuar su asociación con nosotros mientras nos esforzamos por un futuro más brillante juntos.

Modelo:CK52T-600

Enviar Consulta

Descripción del Producto

Le invitan cordialmente a visitar nuestra fábrica y explorar el último, a precio competitivo y de alta calidad Jingfusi® CNC Turret Tipo de torno automático, actualmente con gran demanda. Anscendemos ansiosamente la oportunidad de colaborar con usted.

Tipo de torreta CNC Detalles del producto de torno automático

Lista de parámetros de torno de torreta CNC Tipo

proyecto	Contenido	unidad	CK52T-600	CK76T-600	CK46T-600
Alcance de procesamiento	Diámetro de rotación máximo del huso	mm	Ø 800
	tipo de bloque	mm	Ø 180 ~ 400
	Longitud máxima de giro	mm	560
	Diámetro de barra máxima	mm	Ø 51 ~ 55	Ø 72	Ø 45
eje principal	Tipo de cabeza del husillo		A2-6	A2 -8	A2-5
	Diámetro de los agujeros del huso	mm	Ø 66	Ø 86	Ø 56
	Velocidad máxima del huso	r/min	4200	3200	6000
	Velocidad del husillo	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
alimentar	Viaje máximo del eje x/z	mm	230/600
	Accidente cerebrovascular efectivo del eje z	mm	570
	Movimiento rápido máximo del eje x/z	m/mi	24
	Configuración del eje x/z para un movimiento rápido	m/mi	16/18
	Especificaciones del tornillo del rodillo del eje x/z	mm	40
	Especificaciones de medidor de eje x/z	mm	35/45
Servo torreta de doce posición	Altura central de la servo de la servo torreta de doce posición		100
	Torre de cuchillo borde opuesto (diámetro exterior)	mm	385
	Altura central de la torreta	mm	100
	Número de cuchillas de torreta	arreglar	12
	Diámetro de interferencia del procesamiento de herramientas adyacentes	mm	Ø180
	Tamaño del soporte de herramientas fijo	mm	25x25
	Diámetro del mango del soporte del cuchillo	mm	Ø25
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	11kW/Calificación de 72 nm	15kW/Calificación 98 nm	7.5 kW/calificación 47 nm
	Potencia/par motor del eje x/z	KW / NM	Yaskawa 1.8kw/11.5nm. NUEVA GENERACIÓN OPCIONAL 2.4 KW/Clasificación de 11.5 nm
	Potencia/par del motor de cambio de herramienta de torreta	KW / NM	Nueva generación 1.0 kW/3.1nm
	Endurecimiento del sistema de enfriamiento	KW	0.3
	Sistema de enfriamiento de alta presión potencia del motor	KW	3
Contragolimiento	Golpe en la cola	mm	420
	Carrido máximo del pasador de eyector del contrapollo	mm	100
	Formulario de accionamiento de pines eyector de la cola		Rigidez hidráulica y fuerte
	Agujero de la aguja de la aguja de la parte superior	Mk	Mohs 5 #, no se balancea ni se deforma durante el mecanizado de precisión.
	Distancia máxima entre la punta y el chuck	mm	690
otro	Inclinación de la cama	°	30 ° o 15 °
	Longitud de la máquina herramienta x ancho x altura	mm	2500x1600x1700
	Peso total de toda la máquina	Kg	El peso total de toda la máquina es de 4500 kg, con un peso total opcional de 3500 kg, menos 10000 yuanes
	Potencia total	KW	20
	Consumo promedio de energía	KW / H	3

Tipo de torreta CNC Precisión automática de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0025


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
