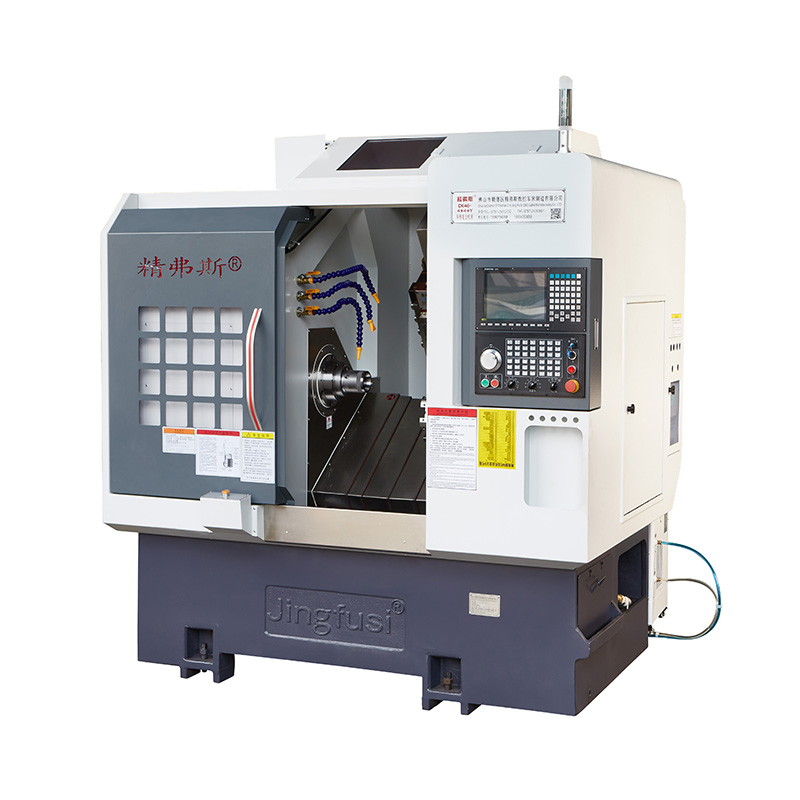

CNC Centro de mecanizado compuesto de fresado CNC

El centro de mecanizado compuesto de fresado CNC es ideal para fabricar componentes rotativos intrincados y altamente precisos. Permite la finalización de la mayoría, si no todas, de las operaciones de mecanizado en una sola configuración. Esto no solo garantiza la precisión, sino que también mejora la productividad y la rentabilidad.

Modelo:CK46-4+4+Y

Enviar Consulta

Descripción del Producto

Características del centro de mecanizado compuesto de fresado CNC:

Cuidad de sujeción minimizada: disminuye la necesidad de operaciones de sujeción múltiple, mejorando tanto la eficiencia como la precisión.

Cambios de herramientas rápidas: admite cambios de herramientas de alta velocidad, simplificando la disposición de la herramienta para un mecanizado más conveniente.

Mecanizado integral: ofrece una gama de funciones para facilitar el procesamiento compuesto de caras y lados finales, lo que permite capacidades de mecanizado versátiles.

Diagrama de viaje de la máquina

CNC Turning Milling Compound Machining Center

Detalles del producto

Lista de parámetros

artículo	Modelo	unidad	CK46-4+4+Y	CK52-4+4+Y
Alcance de procesamiento	Balancearse sobre la cama	mm	Ø 500
	Longitud máxima del círculo exterior girando	mm	320
	Diámetro de barra máxima	mm	Ø 45	Ø 51 ~ 55
eje principal	Tipo de cabeza del husillo		A2-5	A2-6

	Diámetro de los agujeros del huso	mm	Ø 56	Ø 66
	Velocidad máxima del huso	r/min	6000 (establecido en 4500)	4500 (establecido en 3500)
alimentar	Viaje efectivo del eje x/z/y	mm	800/470/260

	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 18)/24 (configuración 18)/15 (configuración 8)
	Varilla de tornillo de eje x/z	mm	32/32/25
	Riel de eje x/z	mm	35/35/25
Torre de cuchillo	Ocho torreta de estación	Pcs	8 estaciones, se pueden equipar con portavasos de doble agujero, opcional con 12 estaciones
Cabezal	Formulario de retención de herramientas de cabeza		ER25


	Herramienta de cabeza	Pcs	Eje z 4+x-eje 4, con 4 titulares de herramientas fijos adicionales instalados
	Velocidad máxima de cabeza de potencia	r/min	6000 (establecido en 4000), se puede usar comúnmente para procesar productos de 4000
	Distancia entre el eje y el eje de la cabeza	mm	65
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	Nueva generación 7.5kW, 47.75 nm. Las piezas de acero con una capacidad de procesamiento de más de 80 se pueden equipar opcionalmente con 11kW, 70.03 nm

	Potencia/torque del motor del eje x/z	KW / NM	1.3kW/8.39 nm
	Potencia/torque del motor de cabeza x/z	KW / NM	1.7 kW/8nm
	Velocidad máxima del motor de cabeza	r/min	5000
otro	Dispositivo de freno de posicionamiento del husillo		presión hidráulica


	Inclinación de la cama	°	35 °
	Longitud de la máquina herramienta x ancho x altura	mm	2200x1580x1900
	Peso total de toda la máquina	Kg	3430
	Potencia total	KW	13
	Consumo promedio de energía	KW / H	2

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
