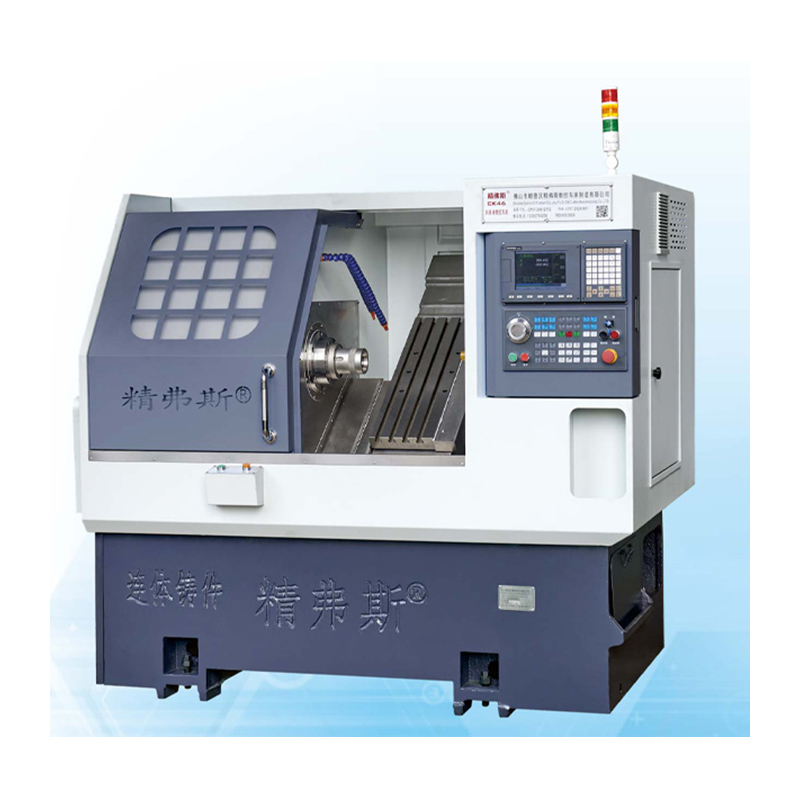

CNC Slant Bed Tornas

Los tornos de cama inclinados Jingfusi® CNC cuentan con un diseño de lecho inclinado de 35 grados junto con una estructura de torque robusta, lo que garantiza una deformación mínima incluso durante las operaciones de corte de carga pesada. Este diseño de lecho inclinado facilita los procesos de instalación, reemplazo y inspección simplificados. La incorporación de tornillos y husillos de bola de alta precisión garantiza aún más la precisión y el brillo superficial en aplicaciones de mecanizado.

Modelo:CK46

Enviar Consulta

Descripción del Producto

El CNC Slant Bed Tornhes es una mejora y actualización de Jingfusi® CNC en la base original. Sobre la base de heredar el alto rendimiento de procesamiento y el fácil funcionamiento del modelo original, se ha desarrollado con un diseño de lecho inclinado completamente cerrado y un espacio operativo más grande. , Máquinas CNC de precisión con mayor velocidad de procesamiento y ajustes y mantenimiento más fácil.

Detalles del producto

Lista de parámetros

proyecto		unidad	CK46	CK52	CK76
Longitud máxima de giro		mm	350
Diámetro de giro máximo en la cama		mm	Ø 500
Diámetro de giro máximo en la patineta		mm	Ø 160
Inclinación de la cama		°	35 °
Viaje efectivo del eje x/z		mm	Diámetro 1000/400
Especificaciones del tornillo del eje x/z		mm	32
Especificaciones del riel del eje x/z		mm	35
Potencia del motor del eje x/z		KW	1.3
Movimiento rápido máximo del eje x/z		m/mi	24
Longitud de la máquina herramienta x ancho x altura		mm	2100x1580x1800
Peso total de toda la máquina		Kg	2600
Número de cuchillo		arreglar	8
Tamaño de cuchillo cuadrado		mm	20x20
Tamaño del cortador de agujeros redondos		mm	Ø20
Potencia total		KW	13	13	16
Consumo promedio de energía		KW / H	2	2	2.5
eje principal	Forma de la cara del extremo del husillo		A2-5	A2-6	A2 -8


	Velocidad máxima del huso	r/min	6000 (establecido en 4500)	4200 (establecido en 3500)	3200 (establecido en 2500)
	Potencia del motor del husillo	KW	7.5	7.5	11
	Torque nominal del motor del huso	Nuevo Méjico	47.8 nm	47.8 nm	72 nm
	Diámetro de pase de barra máxima	mm	Ø 45	Ø 51	Ø 75

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Spindle Radial Beat,		Detectar el rumbo del cono exterior	0.0025


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
