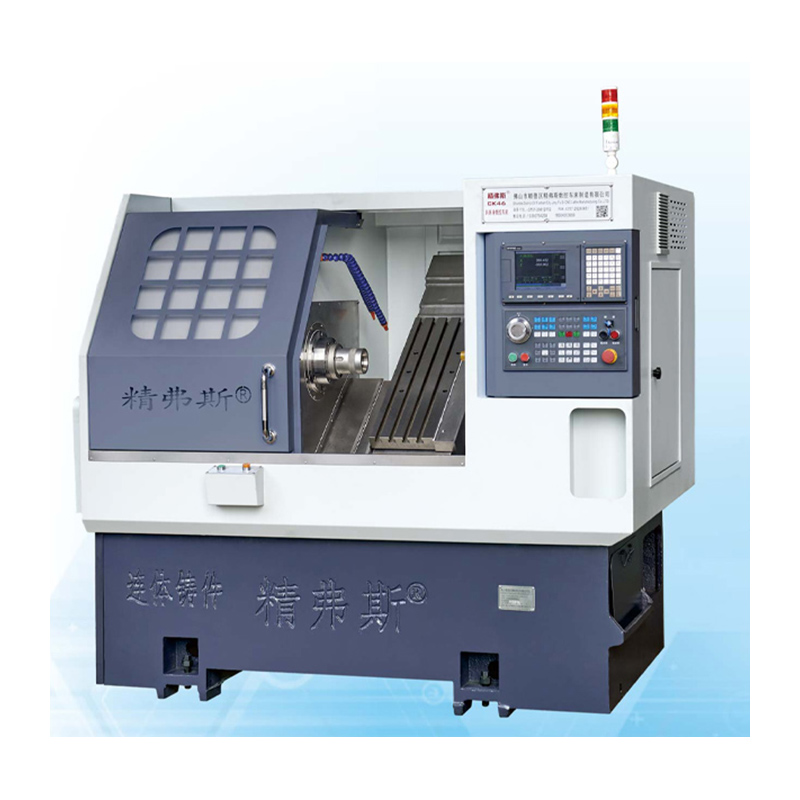

CNC Lathe de cama inclinada

El torno de lecho inclinado Jingfusi® CNC encuentra aplicación en entornos industriales donde la fabricación exige la máxima precisión y precisión. Más allá del uso industrial, estos tornos satisfacen las necesidades de los aficionados y los propietarios de pequeñas empresas que buscan una herramienta que ofrece un alto nivel de personalización y flexibilidad en los procesos de diseño. Ya sea en entornos de producción a gran escala o empresas a menor escala, el torno de lecho inclinado de CNC de Jingfusi® se adapta a diversos requisitos, combinando precisión con versatilidad.

Modelo:CK46

Enviar Consulta

Descripción del Producto

La cama inclinada de Jingfusi® CNC se destaca como una herramienta de mecanizado de precisión meticulosamente elaborada para la producción de diversos componentes, con un énfasis particular en las piezas cilíndricas y rotacionales. Su característica definitoria se encuentra en la estructura inclinada del lecho, diseñada estratégicamente para mejorar la estabilidad y la precisión durante todo el proceso de mecanizado. Este diseño innovador garantiza que el torno se destaca en la entrega de resultados precisos y de alta calidad, lo que lo convierte en un activo valioso para una amplia gama de aplicaciones de fabricación.

Diagrama de viaje de la máquina

Detalles del producto

Lista de parámetros

proyecto		unidad	CK46	CK52	CK76
Longitud máxima de giro		mm	350
Diámetro de giro máximo en la cama		mm	Ø 500
Diámetro de giro máximo en la patineta		mm	Ø 160
Inclinación de la cama		°	35 °
Viaje efectivo del eje x/z		mm	Diámetro 1000/400
Especificaciones del tornillo del eje x/z		mm	32
Especificaciones del riel del eje x/z		mm	35
Potencia del motor del eje x/z		KW	1.3
Movimiento rápido máximo del eje x/z		m/mi	24
Longitud de la máquina herramienta x ancho x altura		mm	2100x1580x1800
Peso total de toda la máquina		Kg	2600
Número de cuchillo		arreglar	8
Tamaño de cuchillo cuadrado		mm	20x20
Tamaño del cortador de agujeros redondos		mm	Ø20
Potencia total		KW	13	13	16
Consumo promedio de energía		KW / H	2	2	2.5
eje principal	Forma de la cara del extremo del husillo		A2-5	A2-6	A2 -8


	Velocidad máxima del huso	r/min	6000 (establecido en 4500)	4200 (establecido en 3500)	3200 (establecido en 2500)
	Potencia del motor del husillo	KW	7.5	7.5	11
	Torque nominal del motor del huso	Nuevo Méjico	47.8 nm	47.8 nm	72 nm
	Diámetro de pase de barra máxima	mm	Ø 45	Ø 51	Ø 75

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Método de detección	Estándar de fábrica


Spindle Radial Beat,		Detectar el rumbo del cono exterior	0.0025


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.0025


Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
