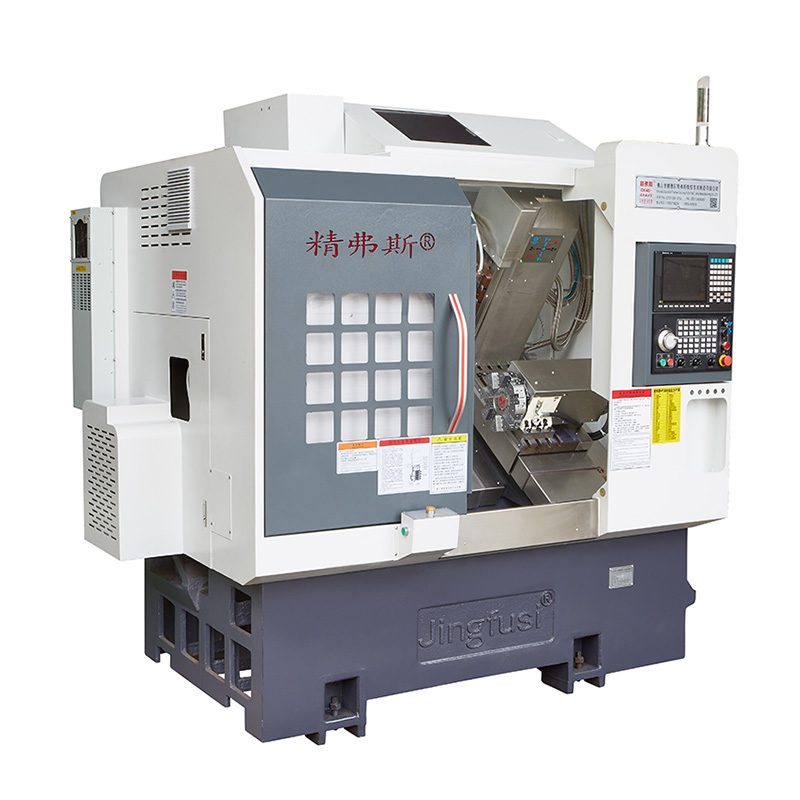

Máquina de torno automático de CNC

¿Está buscando una máquina confiable y eficiente que mejore la productividad de su empresa? No busque más allá de la máquina de torno automático CNC. Con su tecnología avanzada y precisión, esta máquina es la solución perfecta para todas sus necesidades de producción.

Modelo:CK52-5+5+Y

Enviar Consulta

Descripción del Producto

Presentación de la máquina de torno automático CNC: la herramienta de precisión que necesita para una producción de alta calidad

Estas son algunas de las características clave de esta increíble máquina:

Tecnología de precisión: la máquina de torno automático CNC está equipada con la última tecnología de precisión para garantizar que todo su trabajo sea de la más alta calidad y precisión. Mediante el uso de un software de última generación, la máquina puede producir piezas con extrema precisión y precisión, lo que le brinda los mejores resultados posibles.

Versatilidad: ya sea que esté trabajando con materias primas o productos terminados, esta máquina puede manejarlo todo. Con su versatilidad y funcionalidad de múltiples eje, puede crear casi cualquier parte que necesite, desde geometrías simples a complejas.

Facilidad de uso: la máquina de torno automático CNC es fácil de usar y fácil de operar. Con sus controles intuitivos y sistemas de programación simples, su equipo puede ponerse al día en poco tiempo, maximizando la productividad.

Durabilidad: Hecho solo con los materiales de mayor calidad, esta máquina está construida para durar. Puede soportar incluso la más exigente de los entornos de producción y garantiza que aproveche al máximo su inversión.

Bajo mantenimiento: la máquina de torno automático CNC requiere un mantenimiento mínimo, ahorrándole tiempo y dinero. Con su diseño simple y su construcción robusta, puede concentrarse en lo que realmente importa: su producción.

En conclusión, la máquina de torno automático CNC es el complemento perfecto para cualquier línea de producción. Con su tecnología de precisión, versatilidad, facilidad de uso, durabilidad y bajo mantenimiento, esta máquina seguramente mejorará la productividad de su empresa. ¡No dudes, invierte hoy en la máquina de torno automático CNC y comience a cosechar las recompensas mañana!

Diagrama de viaje de la máquina

Detalles del producto

Lista de parámetros

artículo	contenido	unidad	CK46-5+5+Y	CK52-5+5+Y
Alcance de procesamiento	Balancearse sobre la cama	mm	Ø 500
	Longitud máxima del círculo exterior girando	mm	320
	Diámetro de barra máxima	mm	Ø 45	Ø 51 ~ 55
eje principal	Velocidad máxima del huso	r/min	6000 (establecido en 4000)	4500 (establecido en 3500)
	Tipo de cabeza del husillo		A2-5	A2-6
	Diámetro de los agujeros del huso	mm	Ø 56	Ø 66
alimentar	Accidente cerebrovascular máximo del eje x/z	mm	800/470/310
	Movimiento rápido máximo del eje x/z/y	m/mi	24 (configuración 18)/24 (configuración 18)/15 (configuración 8)
	Varilla de tornillo de eje x/z	mm	32/32/25
	Riel de eje x/z	mm	35/35/25
Torre de cuchillo	Ocho torreta de estación	Pcs	8 estaciones, se pueden equipar con portavasos de doble agujero, opcional con 12 estaciones
Cabezal	Formulario de retención de herramientas de cabeza		ER25
	Velocidad máxima de cabeza de potencia	r/min	6000 (establecido en 4000), se puede usar comúnmente para procesar productos de 4000
	Diámetro máximo de perforación de instalación y fresado	mm	Ø 16
	Distancia entre el eje y el eje de la cabeza	mm	65
maquinaria eléctrica	Potencia/torque del motor principal	KW / NM	7.5 kW/47.75 nm, opcional 11kw/70.03nm para piezas de acero con una capacidad de procesamiento de 80 y más
	Potencia/torque del motor del eje x/z	KW / NM	Yaskawa 1.8kw/11.5nm. NUEVA GENERACIÓN OPCIONAL 2.4 KW/Clasificación de 11.5 nm
	Potencia/torque del motor de cabeza x/z	KW / NM	2.4 kW/11.5 nm
	Velocidad máxima del motor de cabeza	r/min	5000
otro	Dispositivo de freno de posicionamiento del husillo		presión hidráulica
	Inclinación de la cama	°	35 °
	Longitud de la placa de mesa de cuchillo x ancho	mm	700x290
	Longitud de la máquina herramienta x ancho x altura	mm	2200x1580x2000
	Peso total de toda la máquina	Kg	3430
	Potencia total	KW	13
	Consumo promedio de energía	KW / H	2

Precisión de la máquina herramienta

Precisión de la máquina, factor Jingfus estándar:
Artículo de prueba principal	Diagrama esquemático	Estándar de fábrica


Latido radial del huso		Detectar el rumbo del cono exterior	0.0035


Posición de repetición del eje X		Detectar posicionamiento repetido del eje X. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje z		Detectar posicionamiento repetido en el eje Z. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.003


Posición de repetición del eje y		Detectar posicionamiento repetido en el eje Y. Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido.	0.004


Posición de repetición del eje C		Detectar el reposicionamiento del punto fijo del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego detectar el posicionamiento repetido	20 segundos de arco


Posición del eje C Rotario		Detectar la precisión de la posición aleatoria del eje C, Nota: Primero predice aproximadamente 50 veces para compensar el error del motor frío y el motor caliente, y luego verificar la configuración repetida	72 segundos de arco


Beat de sujeción de la cabeza de potencia		Beat de cono	0.015

Beat de sujeción de la cabeza de potencia		Alojamiento de golpes	0.01

Si el cliente desea probar la precisión ISO o VD1 del eje X/Z/Y, se determinará al momento de escribir el contrato. El cliente debe probar este artículo al mismo tiempo de la aceptación inicial de Jingfusi Factory.
